Поперечные сечения

Создайте плоскости поперечных сечений:
  • Используйте плоскость поперечного сечения XY по умолчанию.
  • Выберите плоскость на вкладке Поперечное сечение.
  • Выберите грань в графической области, затем выберите Плоскость/Поверхность на вкладке Поперечное сечение.
  • Дважды нажмите на точку на грани, чтобы создать плоскость поперечного сечения, параллельную выбранной грани.

Создание поперечных сечений и управление ими

Можно перетащить плоскость для изменения поперечного сечения.

Чтобы создать поперечное сечение и манипулировать им:

  1. Выберите Поперечное сечение tool_CrossSection.gif или выберите ИнструментыПоперечное сечение.

    Появится плоскость поперечного сечения, перпендикулярная модели.

  2. Перетащите плоскость, которая перемещается по оси, перпендикулярной модели.
  3. На вкладке Поперечное сечение Tab_Cross_Section.gif выберите из следующих параметров.
    Опция Описание
    Плоскость XY CS_XY_Plane.gif
    Плоскость YZ CS_YZ_Plane.gif
    Плоскость XZ CS_XZ_Plane.gif
    Плоскость поверхности CS_Face_Plane.gif Сначала выберите грань, затем выберите этот параметр для создания плоскости, параллельной выбраной грани. Этот параметр включается также двойным нажатием на грань.
    Переставить CS_Flip.gif Разворот модели вдоль отображаемой в текущий момент плоскости для отображения другой ее стороны.
    Вид, перпендикулярный плоскости CS_View_Normal_to_Plane.gif Отображает модель по нормали к плоскости.
    Отобразить плоскость CS_Show_Plane.gif Отображает плоскость сечения.
    Отобразить пробку CS_Show_Cap.gif Отображает кромки как твердые грани с пробками.

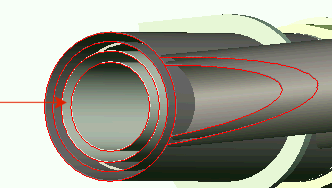

    Поперечное сечение с пробкой и твердой поверхностью
    Поперечное сечение без пробки с полой гранью

  4. Чтобы отменить инструмент Поперечное сечение tool_CrossSection.gif, снова нажмите его.
