Создает скругление со значениями переменного радиуса. Используйте контрольные точки для более простого определения скругления.
|
|
|
| Модель с линиями перехода
|
Кромки для скругления |
Применены скругления переменного радиуса
|
|

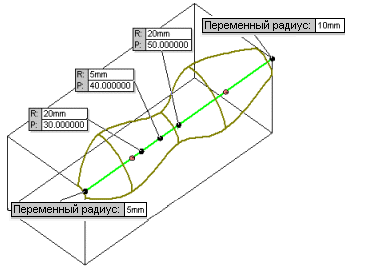

Пример точек управления для переменных радиусов
|
|
| Без точек управления |
|
|
| Точки управления для переменных радиусов |
С точками управления |
Скруглить элементы
Некоторые поля, которые предусматривают ввод цифровых значений, позволяют создавать уравнение посредством ввода знака равно (=) и выбора глобальных переменных, функций и свойств файла в раскрывающемся списке. См. раздел
Ввод уравнений напрямую.
|
Кромки, грани, элементы и петли
|
В графической области выберите объекты, которые необходимо скруглить. |
| |
Распространить вдоль линий перехода
|
Скругление распространяется на все грани, расположенные касательно к выбранной грани. Пример: Распространить вдоль линий перехода |
| |
Полный предв. просмотр
|
Отображает предварительный вид скругления всех кромок. |
| |
Частичный предв. просмотр
|
Отображает предварительный вид скругления только одной кромки. Нажмите клавишу A для последовательного предварительного просмотра каждого скругления. |
| |
Нет предв. просмотра
|
Уменьшает время перестроения моделей со сложными поверхностями. |
Настройки перемен. радиуса
|
Радиус
|
Устанавливает радиус скругления. |
|
Присоединенные радиусы
|
Список вершин кромок, выбранных в разделе Скруглить элементы, для параметра Кромки, грани, элементы и петли, а также список управляющих точек, выбранных в графической области.
|
| |
Настроить неуказанные
|
Применение текущего радиуса ко всем элементам, для которых не назначены радиусы в разделе Присоединенные радиусы.
|
| |
Настроить все
|
Применение текущего радиуса ко всем элементам в разделе Присоединенные радиусы.
|
|
Количество экземпляров
|
Задает число управляющих точек на кромках. |
| |
Плавный переход
|
Создает скругление, плавно изменяющееся от одного радиуса к другому при согласовании кромки скругления со смежной гранью.
|
| |
Линейный переход
|
Создание скругления, линейно изменяющегося от одного радиуса к другому, без согласования касательности кромки со смежным скруглением.
|
Параметры для уменьшенного скругления
При использовании этих параметров можно создавать плавный переход между смежными поверхностями, включая кромку детали, в скругляемом угле. Можно выбрать вершину и радиус, а затем назначить одинаковые расстояния уменьшенного скругления для каждой кромки. Уменьшенное расстояние - это точка вдоль каждой кромки, в которой начинается скругление на три грани, которые сходятся в одной вершине.
Пример: Предварительный просмотр уменьшенного скругления
Прежде чем задать
Параметры для уменьшенного скругления, в разделе
Скруглить элементы выполните следующие действия.
-
Выберите Скругление с несколькими радиусами.
- В графической области выберите три или более кромок с общей вершиной в графической области для параметра Кромки, грани, элементы и петли. Необходимо выбрать все кромки, пересекающиеся в общей вершине.
 |
Расстояние |
Устанавливает уменьшенное расстояние скругления, измеряемого от вершины. |
 |
Уменьшенные скругления |
Выберите одну или несколько вершин в графической области. Кромки уменьшенных скруглений соединяются в выбранных вершинах. |
 |
Расстояние |
Список номеров кромок с соответствующими значениями уменьшенного расстояния. Чтобы применить различные уменьшенные расстояния к кромкам, выберите кромку в поле Уменьшения. Затем задайте расстояние и нажмите клавишу Enter.
|
| |
Настроить неуказанные |
Применение текущего расстояния ко всем кромкам, для которых не назначены расстояния в разделе Расстояние.
|
| |
Настроить все |
Применение текущего расстояния ко всем кромкам в разделе Расстояние.
|
Параметры скругления
|
Выбрать сквозь грани
|
Дает возможность выбирать кромки сквозь грани, которые эти кромки скрывают. |
|
Тип перекрытия
|
Управляет поведением скруглений на отдельных замкнутых кромках (например, окружностях, сплайнах, эллипсах) при соединении с кромками. Пример: Тип перекрытия. Выберите один из указанных ниже параметров:
|
По умолчанию
|
Приложение выбирает параметр Оставить кромку или Оставить поверхность.
|
|
Оставить кромку
|
Кромка модели остается неизменной во время настройки скругления.
|
|
Оставить поверхность
|
Кромка скругления настраивается и делается непрерывной и гладкой, тогда как кромка модели изменяется до согласования с кромкой скругления.
|
|
