Cuando dos caras se ponen en contacto, las fuerzas internas equilibradas se desarrollan en las áreas de contacto. Se pueden listar las fuerzas internas que se desarrollan a causa del contacto. Las fuerzas de fricción y las normales se desarrollan sobre caras de componentes con los tipos de contacto Sin penetración, Ajuste por contracción y Pared virtual. El cuadro de diálogo lista los componentes X, Y y Z de la fuerza específica en las entidades seleccionadas y también en la totalidad del modelo.
Para enumerar las fuerzas de contacto o de fricción, haga clic con el botón derecho del ratón en Resultados
y seleccione Enumerar fuerza resultante. En Opciones, seleccione Fuerzas de contacto/rozamiento.
También puede hacer clic en (CommandManager de Simulation).
Selección
 |
Plano, eje o sistema de coordenadas |
Enumere los resultados relacionados con la entidad seleccionada.
|
 |
Unidades |
Configura las unidades de salida. |
 |
Caras, aristas o vértices |
Lista las entidades seleccionadas. |
 |
Componentes |
Enumera los componentes seleccionados.
|
 |
Intervalo |
Sólo está disponible para análisis de caída y no lineales. Establece el número de intervalo en el cual desea listar la fuerza de reacción.
|
 |
|
Disponible sólo para análisis no lineales y de caída. Muestra el tiempo que corresponde al paso de trazado seleccionado. |
| |
Actual. |
Actualiza los resultados según las entidades seleccionadas actuales. |
Fuerza de contacto/rozamiento
Muestra los componentes X-, Y- y Z de las fuerzas de contacto (normal) y rozamiento, así como las fuerzas de rozamiento y de contacto resultante en las entidades seleccionadas y en el modelo completo.
| Tipo de fuerza |
|
Seleccione una de las siguientes opciones:
|
Normal
|
Lista la fuerza normal a causa del contacto.
|
|
Fricción
|
Lista la fuerza de rozamiento a causa del contacto.
|
|
Total
|
Esta fuerza total es la resultante de las fuerzas normales y de rozamiento calculadas en cada nodo de las entidades seleccionadas.
|
|
| Gráfica de respuesta |
 |
Disponible solamente con estudios de caída y no lineales. Crea trazados de historial en 2D de los componentes X-, Y- y Z de las fuerzas de contacto y rozamiento, así como la fuerza de contacto resultante en las entidades seleccionadas y en el modelo completo. |
Opciones de visualización
| Visualizar fuerzas resultantes |
Seleccione esta opción para convertir los tres vectores de fuerza (componentes X, Y y Z) a un vector de fuerza resultante. Sólo se muestra este vector. |

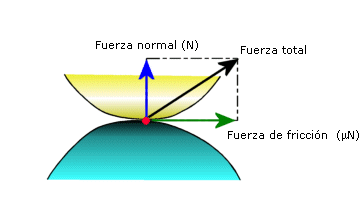

Ejemplo de fuerzas de contacto/rozamiento
