Listar fuerzas de viga

Muestra las fuerzas de viga y tensiones en un formato tabular. Para cada viga, las fuerzas y tensiones se enumeran en las direcciones de viga locales (orientación).

Para acceder a este PropertyManager, ejecute un estudio de Simulation con vigas. Haga clic con el botón derecho en Resultados ST_folder_results.gif y seleccione Listar fuerzas de viga.

Lista

  Fuerzas Muestra los valores axial, de corte y momento (en las direcciones 1 y 2), y de tensión (momento alrededor de la dirección axial).
  Tensiones Muestra los valores de tensión axial, de flexión y cortante (alrededor de las direcciones 1 y 2 de la viga), torsional y de tensión axial y flexión en el límite superior.
Para cabezas de armadura, sólo están disponibles fuerzas y tensiones axiales.
units.png Unidades Muestra fuerzas en las siguientes unidades: N, lbf o kgf. Muestra tensiones en las siguientes unidades: N/m^2, psi o kgf/cm^2.

Intervalo de vigas

Escriba un valor para Inicio y Fin para ver los resultados de un subconjunto de vigas del modelo. Los números se corresponden con la lista en la carpeta Vigas del gestor de Simulation.

  Fuerzas Muestra los valores axial, de corte y momento (en las direcciones 1 y 2), y de tensión (momento alrededor de la dirección axial).
  Tensiones Muestra los valores de tensión axial, de flexión y cortante (alrededor de las direcciones 1 y 2 de la viga), torsional y de tensión axial y flexión en el límite superior.
Para cabezas de armadura, sólo están disponibles fuerzas y tensiones axiales.
units.png Unidades Muestra fuerzas en las siguientes unidades: N, lbf o kgf. Muestra tensiones en las siguientes unidades: N/m^2, psi o kgf/cm^2.

Cuadros de diálogo Listar fuerzas y Listar tensiones

  Mostrar sólo valores extremos Enumera sólo los valores extremos a lo largo de la longitud del sólido de la viga.
  Mostrar sólo puntos finales de viga Enumera los resultados sólo en los puntos finales de cada sólido de viga.
units.png Unidades Muestra fuerzas en las siguientes unidades: N, lbf o kgf. Muestra tensiones en las siguientes unidades: N/m^2, psi o kgf/cm^2.
  Nombre de viga Muestra el nombre de la viga correspondiente al sólido de viga que se enumera en la carpeta Vigas del gestor de Simulation.
  Elemento Muestra el número de elemento.
  Finalizar Muestra los dos nodos de extremo de cada elemento.
  Guardar Guarda la tabla como un archivo de Excel (*.csv) o como un archivo de texto sin formato (*.txt).
Además, puede copiar una sección de la tabla a Microsoft Excel o un editor de texto. Seleccione un intervalo de celdas, haga clic con el botón derecho y seleccione Copiar.
  • Al seleccionar una fila en el cuadro de diálogo Listar fuerzas o Listar tensiones, el elemento correspondiente se resalta en la zona de gráficos y en el gestor de Simulation. Presione la tecla Mayús para seleccionar varias filas consecutivas. Presione la tecla Ctrl para seleccionar varias filas individuales.
  • Para ordenar los datos por columna en el cuadro de diálogo Listar fuerzas o Listar tensiones, haga clic en la flecha en la parte superior de la columna.

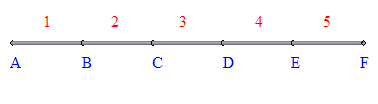

La siguiente figura muestra un sólido de viga dividido en 5 elementos de viga.
Elemento de viga Extremo 1 Extremo 2
1 A B
2 B C
3 C D
4 D E
5 E F
