El PropertyManager Matriz lineal aparece al crear una matriz de una o varias operaciones a lo largo de uno o dos trayectos lineales.
Para acceder al PropertyManager, haga clic en Matriz lineal (barra de herramientas Operaciones) o en .
Algunos campos que aceptan datos de entrada numéricos permiten crear una ecuación introduciendo = (signo igual) y seleccionando las variables globales, las funciones y las propiedades del archivo de una lista desplegable. Consulte
Entrada directa de ecuaciones.
Dirección 1
| |
Dirección de matriz
|
Configura la dirección para la matriz en la Dirección 1. Seleccione una arista lineal, una línea, un eje o una cota. Si fuera necesario, haga clic en Invertir dirección para invertir la dirección de la matriz.
|
|
Separación
|
Configura la separación entre las instancias de la matriz en la Dirección 1. |
|
Número de instancias
|
Configura el número de las instancias de la matriz en la Dirección 1. Este número incluye las operaciones o selecciones originales.
|
Operaciones de matriz
|
Operaciones de matriz
|
Crea la matriz utilizando la operación seleccionada como la operación a repetir.
|
Caras para crear matriz
|
Caras para crear matriz
|
Crea la matriz utilizando las caras de que se compone la matriz. Seleccione todas las caras de la operación en la zona de gráficos. Esto resulta útil con modelos que importan sólo las caras de que se compone la operación y no la operación en sí misma.
Al utilizar Caras para crear matriz, la matriz debe permanecer dentro de la misma cara o límite. No puede cruzar los límites. Por ejemplo, un corte a través de toda la cara o de diferentes niveles (como una arista elevada) crearía un límite y caras separadas, impidiendo a la matriz propagarse.
|
Sólidos para crear matriz
|
Conjuntos de sólidos/superficies para crear matriz
|
Crea la matriz utilizando los sólidos seleccionados en una pieza multicuerpo.
|
| |
|
|
|
| |
|

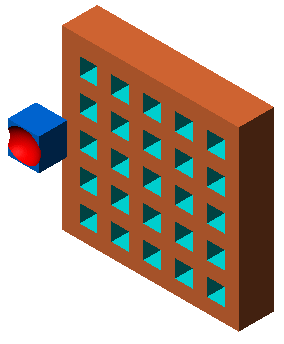

Pieza multicuerpo con Sólido para crear matriz |

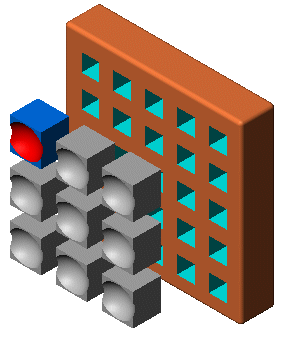

Después de aplicar la matriz lineal |
Instancias para ignorar
|
Instancias para ignorar
|
Pasa por alto las instancias de la matriz seleccionadas en la zona de gráficos cuando se está creando la matriz. El cursor pasa a ser  cuando se coloca el ratón sobre cada instancia de matriz. Haga clic para seleccionar la instancia de matriz. Aparecen las coordenadas de la instancia de matriz. Para restaurar una instancia de matriz, vuelva a hacer clic en la instancia.
|
Alcance de operación
Aplique operaciones a una o a varias piezas multicuerpo seleccionando
Matriz de geometría en
Opciones y utilizando
Alcance de operación para elegir los sólidos a incluir en la operación.
Debe crear el modelo al que desea agregar las operaciones para piezas multicuerpo antes de agregar dichas operaciones.
| |
Todos los sólidos
|
La operación se aplica a todos los sólidos cada vez que se regenera la operación. Si se agregan nuevos sólidos al modelo que están intersectados por la operación, estos nuevos sólidos también se regeneran para incluir la operación.
|
| |
|
|
| |
|
Operaciones Extruir y Cúpula aplicadas a todos los sólidos |
| |
Sólidos seleccionados
|
Aplica la operación a los sólidos seleccionados. Si se agregan nuevos sólidos al modelo que quedan intersectados por la operación, es necesario utilizar Editar operación para editar la operación de matriz, seleccionar esos sólidos y agregarlos a la lista de sólidos seleccionados. Si no se agregan nuevos sólidos a la lista de sólidos seleccionados, éstos permanecen intactos.
|
| |
|
|
| |
|
Operaciones Extruir y Cúpula aplicadas al sólido seleccionado |
| |
Selección automática (disponible al hacer clic en Sólidos seleccionados) |
Cuando se crea un modelo con piezas multicuerpo por primera vez, la operación procesa todas las piezas intersectantes pertinentes de forma automática. Selección automática es más rápida que Todos los sólidos, pues procesa sólo los sólidos de la lista inicial y no regenera todo el modelo. Si se hace clic en Sólidos seleccionados y se desactiva Selección automática, se deben seleccionar los sólidos que se desean incluir en la zona de gráficos.
|
|
Sólidos que se verán afectados (disponible si se desactiva Selección automática) |
Seleccione los sólidos que se verán afectados en la zona de gráficos.
|
Opciones
|
Variar croquis
|
Permite cambiar la matriz conforme se repite.
|
|
Matriz de geometría
|
Crea la matriz utilizando sólo la geometría (caras y aristas) de las operaciones, en vez de crear una matriz y solucionar cada instancia de la operación. Matriz de geometría acelera la creación y reconstrucción de la matriz. No se pueden crear matrices de geometría de operaciones que tienen caras fusionadas con el resto de la pieza.
|
|
Propagar propiedades visuales
|
Propaga colores, texturas datos de roscas cosméticas SolidWorks a todas las instancias del patrón.
|
Instancias a variar
Incrementos en dirección 1
|
Incremento de separación en dirección 1
|
Incrementa de forma acumulativa la separación entre los centros de las instancias de matriz en Dirección 1. Por ejemplo, si la separación entre las filas en la matriz es 1,5 mm e introduce .3 mm para Incremento de espacio, la segunda fila se coloca a 1,8 mm de la primera, la tercera fila se coloca a 2,1 mm de la segunda, la cuarta fila se coloca a 2,4 mm de la tercera, etc.
|
| |
Escoja las cotas de operación para variar en la Dirección 1
|
Muestra las cotas de la operación a repetir en una tabla. En la zona de gráficos, haga clic en las cotas de la operación a repetir para mostrar la tabla. Agregue un valor en la columna Incremento para aumentar o disminuir el tamaño de la cota de operación de la Dirección 1. |
Los mismos campos aplican a Incrementos en dirección 2.
Instancias modificadas
|
Muestra las instancias individuales que se han modificado. Se identifican por el número de fila y columna en la matriz. Para modificar una instancia individual, haga clic en el marcador de la instancia en la zona de gráficos, seleccione Modificar instancia. Puede introducir los valores para reemplazar la separación y cotas en la anotación.
Para eliminar una instancia modificada, haga clic con el botón derecho del ratón en la instancia en el cuadro y seleccione Eliminar. Puede eliminar todas las instancias modificadas haciendo clic con el botón derecho del ratón en el cuadro y seleccionando Desactivar todo.
|
