Propiedades de documento - Globos

Puede especificar configuraciones de dibujo de nivel de documento para anotaciones de globos. Puede reemplazar estos parámetros en el PropertyManager. Disponible para todos los tipos de documentos.

Para abrir esta página, con un dibujo abierto, haga clic en Opciones (barra de herramientas Estándar), seleccione la pestaña Propiedades de documento y, por último, seleccione Anotaciones > Globos.

Estándar básico de globos

Estándar básico de notas
Superior Para la sección superior de globos de línea de partición circular o para todos los tipos de globo, seleccione:
  • Texto
  • Número de artículo
  • Cantidad
  • Propiedades personalizadas
Superior se aplica a globos únicos y en pila.
Inferior Para la sección inferior de los globos de línea de partición circular, seleccione:
  • Texto
  • Número de artículo
  • Cantidad
  • Propiedades personalizadas

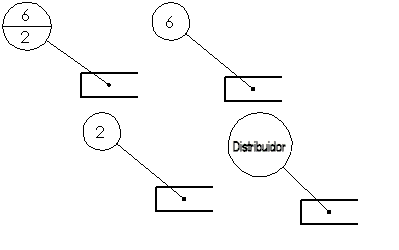

Globo único

Estilo Seleccione Ninguno para mostrar el texto del globo sin borde o seleccionar una forma de globo. La predeterminada es Circular.
Circular Triangular
Hexágono Cuadro
Rombo Pentágono
Línea de partición circular Bandera - 5 lados
Bandera - Triángulo Subrayado
Cuadrado Cuadrado Círculo
Inspeccionar Ninguno
Tamaño Seleccione un tamaño (un número de caracteres determinado), Adaptado al espacio (se ajusta automáticamente al texto) o Tamaño personalizado (usted define el tamaño del globo).

Globos en pila

Estilo Seleccione una forma de globo.
Tamaño

Seleccione un tamaño (un número de caracteres determinado), Adaptado al espacio (se ajusta automáticamente al texto) o Tamaño personalizado (defina el tamaño del globo).

Diseño de globos automáticos

Seleccione un diseño:
  • Cuadrado
  • Inferior
  • Izquierda
  • Circular
  • Superior
  • Derecha
Presentación cuadrada
