Propiedades de documento - Cotas de radios

Puede especificar configuraciones de dibujo de nivel de documento para cotas de radios. Disponible para todos los tipos de documentos.

Para abrir esta página, con un dibujo abierto, haga clic en Opciones (barra de herramientas estándar), seleccione la pestaña Propiedades de documento y, a continuación, Cotas > Radio.

Estándar básico de cota radial

Estándar básico de cota radial
Línea indicativa continua, texto alineado
Línea indicativa rota, texto horizontal
Línea indicativa rota, texto alineado

Ubicación de flechas

Datos previos arrows_follow_position_cleared.gif
Las flechas inteligentes siguen la posición del texto arrows_follow_position_selected.gif
Las flechas inteligentes están asociadas a los arcos y señalan en dirección opuesta a la cota arrows-attach-point-away.gif

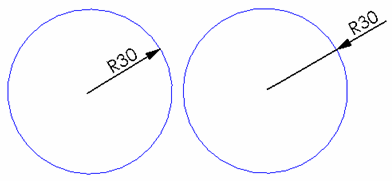

Visualizar con línea indicativa continua

Si está seleccionada, la línea indicativa incluye el centro.

Si no está seleccionada, la flecha de la línea indicativa se detiene en la circunferencia.
