Puede especificar configuraciones de dibujo de nivel de documento para todas las etiquetas de vista de sección.
Para abrir esta página, con un dibujo abierto, haga clic en Opciones
(barra de herramientas Estándar), seleccione la pestaña Propiedades de documento y, por último, seleccione .
Estándar general de dibujo
|
Estándar general de dibujo
|
Heredado de la configuración de página Estándar de dibujo seleccionada.
|
Estándar básico de vista de sección
|
Estándar básico de vista de sección
|
Seleccione un estándar:
- ANSI
- ISO
- DIN
- JIS
- BSI
- GOST
- GB
|
Texto de flecha de sección
|
Fuente
|
Modifica la fuente.
|

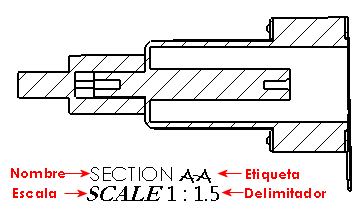

Opciones de etiqueta
|
Por estándar
|
Seleccione para cumplir el estándar básico. Desactive para modificar los parámetros de etiqueta de vista:
| Nombre |
Seleccione un título para que aparezca en la etiqueta de vista o escriba su propio título. |
Fuente |
Establece la fuente para el título en la etiqueta de vista. |
| Etiqueta |
Establece la apariencia de la letra que se corresponde con la etiqueta en la vista padre. |
Fuente |
Establece la fuente para la etiqueta de vista. |
| Escala |
Seleccione una etiqueta para la escala o escriba su propia etiqueta. |
Fuente |
Establece la fuente para la escala en la etiqueta de vista. |
| Delimitador |
Establece la opción de visualización de escala:
-
Para visualizar la escala con dos números separados por un delimitador, seleccione:
-
Para visualizar la escala como el cociente de dos números seguidos por X seleccione # X.
-
Para ocultar la escala, seleccione <Ninguno>.
|
Fuente |
Establece la fuente para el delimitador en la etiqueta de vista. |
| En pila |
Visualiza la etiqueta de vista con el nombre y la etiqueta en pila en la parte superior de la escala. |
|
|
| En línea |
Muestra el nombre y la etiqueta en la misma línea. |
|
|
|
|
Mostrar etiqueta arriba de la vista
|
Muestra la etiqueta por encima de la vista. |
Capa
|
Capa
|
Seleccione una capa. Primero debe crear capas para el dibujo antes de que pueda seleccionarlas para propiedades de documentos.
|
La configuración de capa de documento de etiqueta de vista anula la configuración de Estilo de línea de etiqueta de vista.
Tamaño de sección/vista
|
Ajustar escala a altura de letra de flecha de vista de sección
|
Seleccione para configurar el tamaño de la punta de flecha para que la escala de vistas de sección se ajuste automáticamente a la altura de la letra de vista de sección, si las flechas de vista de sección no tienen la fuente del texto de la flecha de sección.
Desactive para modificar las cotas de flecha.
|
|
Estilo
|
Establece el tipo de flecha para las vistas de sección.
El tipo de flecha para las vistas de sección se puede configurar de manera independiente respecto del tipo de flecha para cotas.
|
Media sección
Visualización estándar
|
Muestra ambas flechas. |
|
Visualización alternativa
|
Muestra una flecha. |
|
Visualización general
|
Ocultar líneas de apoyo de corte de la vista de sección.
|
Activada (se ocultan las líneas de apoyo)
|
|
Desactivada (se muestran las líneas de apoyo)
|
|
