Se pueden crear bloques a partir de una o varias entidades de croquis.
Los bloques permiten:
- Crear croquis de diseño mediante un mínimo de cotas y relaciones.
- Congelar un subconjunto de entidades de un croquis para manipular una sola entidad.
- Gestionar croquis complejos.
- Editar todas las instancias de un bloque simultáneamente.
También puede utilizar bloques en dibujos para guardar elementos de dibujo, como por ejemplo notas estándar, posiciones de etiqueta, etc.
Aplicaciones
Incluyen:
- Visualización y diseño de dispositivos mecánicos
Croquis de diseño utilizando relaciones entre bloques para crear movimiento con dispositivos mecánicos, como por ejemplo grúas.
Vídeo: Movimiento de bloques
Consulte Diseño de ensamblajes basado en la presentación.

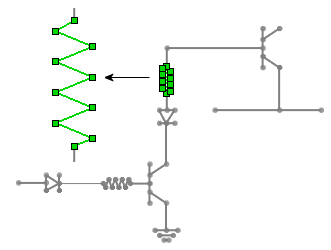

- Representaciones de sistema de esquema
Ordenamiento de componentes mediante bloques como representaciones de componentes simplificadas.
Funciones
- Cree bloques mediante croquis 2D o croquis 2D sobre planos de croquis 3D.
- Combine bloques 2D importados con croquis 2D creados en planos de croquis 3D.
- Importe bloques guardados en 2D en un croquis 3D.
- Preseleccione o postseleccione entidades para incluir en el bloque.
- Seleccione bloques para ver relaciones existentes, agregar nuevas relaciones, etc.
- Cree simetrías, ajuste la escala o cree matrices de bloques.
- Agregue una relación de Tracción
para crear restricciones de rotación relativa entre bloques.
- Cree bloques anidados (bloques dentro de bloques).
- Convierta o equidistancie entidades desde dentro del mismo bloque.
- Convierta entidades de otro bloque.
Si utiliza otro bloque con entidades convertidas, la geometría resultante no es asociativa con la geometría original.
- Croquice nuevas entidades mientras edita un bloque para crear relaciones entre las nuevas entidades de croquis y el bloque que está editando.
- Copie y pegue entre croquis y dibujos.
