Utilice Selección inteligente de soldadura para seleccionar las caras a las que desee aplicar cordones de soldadura. La herramienta está disponible en el PropertyManager Cordón de soldadura.
Todos los cordones de soldadura tienen una trayectoria de soldadura. La trayectoria de soldadura es el curso que sigue el cordón alrededor del modelo.
A la hora de crear cordones de soldadura existen dos métodos para especificar dónde aplicarlas:
-
Manual. Selecciones las aristas o caras. Haga clic en Nueva trayectoria de soldadura en el PropertyManager Cordón de soldadura cada vez que cree un nuevo cordón que tenga una trayectoria de soldadura disjunta.
-
Selección inteligente de soldadura
. Arrastre el cursor sobre las caras donde desee agregar los cordones de soldadura. El software crea automáticamente nuevas trayectorias de soldadura si se crea una trayectoria de soldadura disjunta.

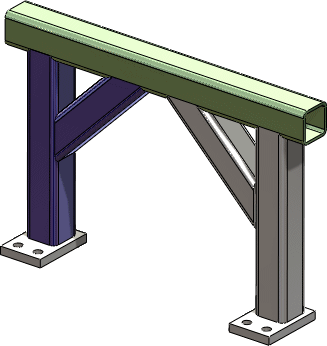

Por ejemplo, considere la siguiente pieza de soldadura.

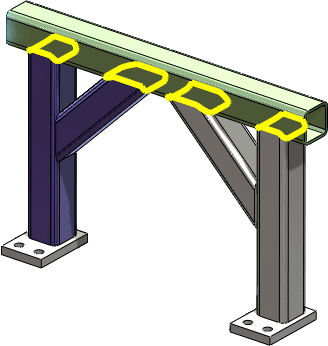

| Quiere crear cordones de soldadura entre cada una de las cuatro vigas y en la viga principal. |
 |
| Hay cuatro trayectorias de soldadura que necesita crear. |
 |
Selección manual
Puede seleccionar dos caras (o una arista), aplicar el cordón de soldadura y, a continuación, hacer clic en Nueva trayectoria de soldadura para crear cada trayectoria de soldadura adicional. Si no hace clic en Nueva trayectoria de soldadura, un mensaje le informará de que la arista seleccionada no puede formar una cadena continua con las aristas previamente seleccionadas. En otras palabras, la selección creará una trayectoria de soldadura disjunta.
Selección inteligente de soldadura
Puede arrastrar el cursor sobre cada par de caras. El software crea automáticamente nuevas trayectorias de piezas porque reconoce que las trayectorias están disjuntas entre cada cordón de soldadura.
Vídeo: Selección inteligente de soldadura
