Quiebre de líneas de referencia

Para insertar un quiebre en una línea de referencia de cota, haga clic con el botón derecho del ratón en la línea y seleccione Opciones de visualización > Quebrar.

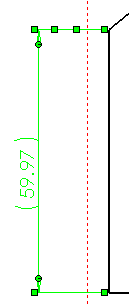

Línea de referencia de cota después de seleccionar Quebrar Línea de referencia de cota después de arrastrar un punto de quiebre
Para eliminar un quiebre de una línea de referencia de cota seleccionada, haga clic con el botón derecho del ratón en la línea y desactive Opciones de visualización > Quebrar.

Creación de quiebres en líneas de referencia de cotas

Haga clic con el botón derecho del ratón en una línea de referencia y seleccione Opciones de visualización > Quebrar para quebrar líneas de referencia de cotas lineales.

Para crear un quiebre en una línea de referencia de cota:

  1. Haga clic con el botón derecho del ratón en una línea de referencia de cota y seleccione Opciones de visualización > Quebrar .
  2. Arrastre un punto en forma horizontal o vertical sobre la línea de referencia de cota para crear un pliegue.

    Para eliminar un quiebre de una línea de referencia de cota seleccionada, haga clic con el botón derecho del ratón en la línea y desactive Opciones de visualización > Quebrar .

Múltiples quiebres para cotas y anotaciones

Para aplicar múltiples quiebres a líneas indicativas de cotas y anotaciones, haga clic en Línea indicativa con múltiples quiebres de cota en la pestaña Líneas indicativas en el PropertyManager Cota.

También puede agregar quiebres después de colocar una cota o anotación haciendo clic con el botón derecho del ratón y seleccionando Agregar punto de quiebre de cota. Arrastre puntos de quiebre para crear el quiebre después de insertarlos.

Puede agregar líneas indicativas con múltiples quiebres de cota a anotaciones de taladro y a estos tipos de cotas:
  • Diámetro
  • Radiales
  • De chaflán
