Opciones de saliente de hardware

Saliente de hardware - Cabeza

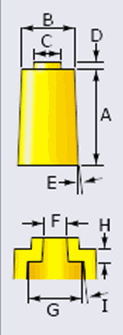

pm_hardwareboss_v2 Introducir alto de saliente

Configura los parámetros del saliente.
  • A. Define la altura del saliente
  • B. Define el diámetro del saliente
  • C.Define el diámetro del paso de saliente
  • D. Define la altura del paso de saliente
  • E. Define el ángulo de salida del saliente principal
  • F. Define el diámetro del taladro interno
  • G. Define el diámetro del refrentado interno
  • H. Define la profundidad del refrentado interior
  • I. Define el ángulo de salida del taladro interno

Puede establecer el parámetro de Altura de paso a 0 si no desea que el saliente incluya un paso.

El parámetro de Diámetro debe ser el diámetro en la parte superior del saliente y no en la inferior. Esto ayuda a asegurar que la parte superior de la cabeza de saliente se acople adecuadamente con la parte superior del saliente rosca.
  Seleccionar cara de relación de posición Activa la casilla Cara de relación de posición y desactiva la casilla Alto de saliente.
Cara de relación de posición

Define la cara para acoplarse con la parte superior del saliente. El software calcula automáticamente la altura del saliente. Si cambia el alto de la cara de relación de posición, el alto del saliente cambia también.

Puede crear una relación de posición del saliente para una cara que no esté en contacto con el saliente. Esto es posible, por ejemplo, si la cara de relación de posición se encuentra al lado del saliente.

En la ilustración, la cara de relación de posición es la parte inferior de la tapa (transparente). El alto de sólido se calcula automáticamente según la cara de relación de posición. Las aristas resaltadas en verde muestran el contacto entre la cara de relación de posición y el saliente. El pasador de montaje penetra la tapa.

clearance_button Establecer la distancia para la altura del saliente Puede establecer una Distancia para la altura del saliente y ajustarla con las flechas de selección. La distancia es el espacio entre dos salientes y se calcula como una equidistancia del valor de altura especificado.

Saliente hardware - Rosca

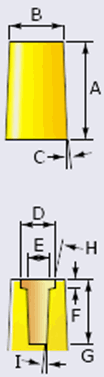

pm_hrdboss_thread_v2 Introducir alto de saliente Configura los parámetros del saliente.
  • A. Define la altura del saliente
  • B. Define el diámetro del saliente
  • C. Define el ángulo de salida del saliente principal
  • D.Define el diámetro del paso de saliente
  • E. Define el diámetro del taladro interno
  • F. Define la altura del paso de saliente
  • G. Define la profundidad del taladro interno
  • H. Define el ángulo de salida del paso interno
  • I. Define el ángulo de salida del taladro interno
  Seleccionar cara de relación de posición Activa la casilla Cara de relación de posición y desactiva la casilla Alto de saliente.
Cara de relación de posición

Define la cara para acoplarse con la parte superior del saliente. El software calcula automáticamente la altura del saliente. Si cambia el alto de la cara de relación de posición, el alto del saliente cambia también.

Puede crear una relación de posición del saliente para una cara que no esté en contacto con el saliente. Esto es posible, por ejemplo, si la cara de relación de posición se encuentra al lado del saliente.

En la ilustración, la cara de relación de posición es la parte inferior de la tapa (transparente). El alto de sólido se calcula automáticamente según la cara de relación de posición. Las aristas resaltadas en verde muestran el contacto entre la cara de relación de posición y el saliente. El pasador de montaje penetra la tapa.

clearance_button Establecer la distancia para la altura del saliente Puede establecer una Distancia para la altura del saliente y ajustarla con las flechas de selección. La distancia es el espacio entre dos salientes y se calcula como una equidistancia del valor de altura especificado.
