Al insertar un componente en un ensamblaje, seleccione la configuración del componente con un PropertyManager personalizado que haya sido creado en Configuration Publisher.
Por ejemplo, imagine que ha creado una cuña (shim.sldprt) con una única configuración. Utilice reglas en Configuration Publisher para definir combinaciones válidas de parámetros para cuñas que tengan longitudes, anchuras, grosores y materiales distintos.
Agregue ahora al ensamblaje una cuña con los siguientes valores:
| Longitud |
125 mm |
| Anchura |
50 mm |
| Grosor |
15 mm |
| Material |
Escriba acero inoxidable tipo 316 |
- Abra el ensamblaje.
-
Inserte shim.sldprt en el ensamblaje utilizando cualquier método (por ejemplo arrastrando desde el Explorador de Windows o mediante la opción Insertar componentes
).

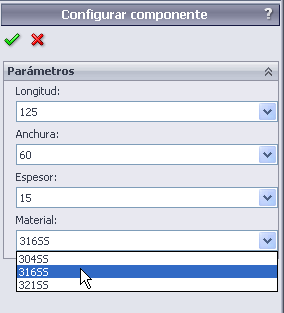

Aparece el PropertyManager Configurar componente. En él se muestran campos y valores para cada variable de acuerdo con las reglas definidas en Configuration Publisher.
- Seleccione los valores que desee para longitud, anchura, grosor y material.
-
Haga clic en
.
Se actualiza la pieza en la zona de gráficos para reflejar los valores elegidos. Se agrega una nueva configuración shim.sldprt. Cuando guarda el archivo de ensamblaje, shim.sldprt también se guarda con su configuración nueva.
Puede modificar las configuraciones después de insertar el componente. Haga clic con el botón derecho en el componente en la zona de gráficos o en el gestor de diseño del FeatureManager y, a continuación, haga clic en
Configurar pieza/ensamblaje
.
