Creación de operaciones Mover cara giradas

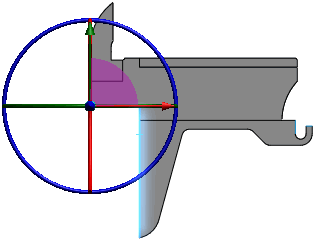

  1. Abra un modelo y seleccione la cara que desee girar.



  2. Seleccione Mover cara (pestaña Administrador de comandos del Administrador de comandos).

  3. Haga clic en Frontal (barra de herramientas Vistas estándar).

  4. Arrastre el anillo del sistema de referencia de color azul para girar la cara.

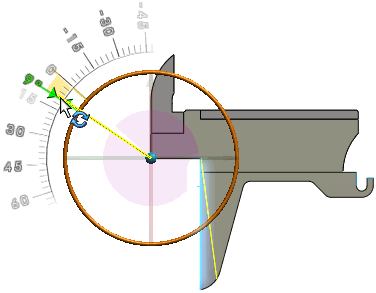

    En el PropertyManager, se selecciona la opción Girar en Mover cara. Aparece un transportador que le ayuda a girar la cara en un ángulo discreto. Aparece una vista preliminar de la cara que se ha girado.

  5. Haga clic en .



    Vídeo: Creación de operaciones Mover cara giradas
