Reparación manual de croquis definidos en exceso

Para corregir manualmente croquis definidos en exceso:

  1. En el PropertyManager, bajo Mensaje, haga clic en Reparación manual.

    Todas las relaciones y cotas del croquis aparecen bajo Relaciones/Cotas conflictivas.

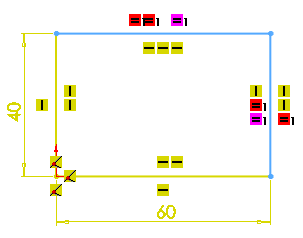

  2. Seleccione todas las relaciones o cotas para resaltarlas en la zona de gráficos.

    Por ejemplo:

    = Igual radio/longitud 1

  3. Haga clic en Eliminar.

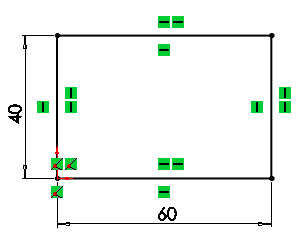

    Solución válida encontrada
    Si elimina uno o más elementos bajo Relaciones/Cotas conflictivas, haga clic en PM_undo_solution_set.gif para deshacer las acciones y volver a llenar la lista.

  4. Haga clic en PM_OK.gif.
