Alineación de una vista de dibujo con otra

Para alinear una vista de dibujo con otra:

  1. Lleve a cabo una de las siguientes acciones:
    • Seleccione una vista de dibujo y haga clic en Herramientas > Alinear vista de dibujo > Horizontal a otra vista o Vertical a otra vista.
    • Haga clic con el botón derecho del ratón en una vista de dibujo, seleccione Alineación y luego seleccione una de las siguientes opciones:

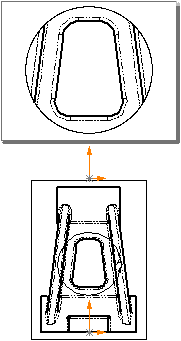

      Alinear horizontal por origen (equivalente a Horizontal a otra vista) align_horiz_by_origin.gif
      Alinear vertical por origen (equivalente a Vertical a otra vista) align_vert_by_origin.gif

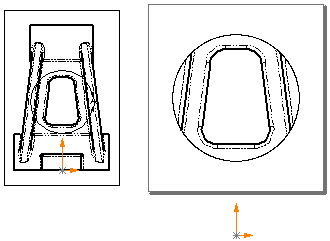

      Alineación horizontal por centro align_horiz_by_center.gif

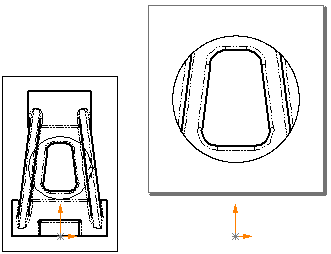

      Alineación vertical por centro align_vert_by_center.gif

      El cursor cambia a Pointer_Align.gif.

  2. Seleccione la vista en la que desea basar la alineación.

    Los orígenes del modelo o los centros de la vista de dibujo de las vistas se alinean a lo largo de la dirección seleccionada. La alineación se mantiene aunque se mueva la vista de referencia.
