Seccionamiento de sólidos
|

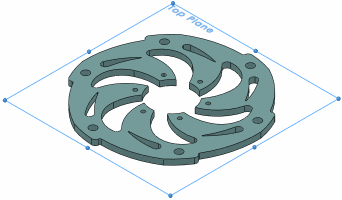

Puede crear sólidos en 2D dividiendo sólidos mediante un plano de sección. Para el siguiente ejemplo de tensión de plano de un disco, utilice el plano superior para extraer el modelo 2D de la geometría 3D.
| Modelo 3D |
Sección 2D |
 |
 |
Para el ejemplo simétrico por el eje de una conexión de perno-tuerca, seleccione un plano que corte el sólido y el eje de revolución.
La cabeza del perno y la matriz helicoidal de las roscas no se modelan.
| Modelo 3D |
Sección 2D |
 |
 |
|
|
Utilización de superficies planas o croquis
|
Puede crear sólidos de superficie plana o croquis en el plano de sección para crear secciones 2D. El ejemplo muestra una prueba de flexión de tres puntos en una chapa bajo deformación unitaria del plano con los sólidos de superficie en el plano de sección.
|
