Definir cargas de fuerza no uniforme

Aplicar una fuerza no uniforme a una entidad en una dirección determinada

Para aplicar una fuerza no uniforme a una entidad en una dirección determinada:

  1. En el gestor de Simulation, haga clic con el botón secundario del ratón en el icono Cargas externas y seleccione Fuerza.

    Aparece el PropertyManager Fuerza.

  2. Haga clic dentro del cuadro Caras, aristas, vértices o puntos de referencia para fuerza y, a continuación, seleccione la entidad a la que se aplicará la fuerza.
  3. Active Dirección seleccionada.
  4. Haga clic en el cuadro Cara, arista, plano o eje para la dirección y luego seleccione una entidad para especificar la dirección.
  5. Se ha seleccionado más de un sólido para aplicar la fuerza, seleccione Por elemento o Total.
  6. Seleccione la Unidad deseada .
  7. En Fuerza, haga clic en los componentes de fuerza deseados e ingrese un valor para cada uno.
    • Si selecciona un plano o una cara para la dirección, especifique al menos uno de los siguientes componentes: A lo largo del plano Dir. 1 , A lo largo del plano Dir. 2 o Normal al plano .
    • Si selecciona una arista para la dirección, especifique el valor de fuerza a lo largo de dicha arista .
    • Si selecciona un eje para la dirección, especifique al menos uno de los siguientes componentes: Radial , Circunferencial o Axial .
  8. Active Distribución no uniforme.
  9. Haga clic en el cuadro Seleccionar sistema de coordenadas y luego seleccione un sistema de coordenadas en la zona de gráficos del gestor del FeatureManager.
  10. Escriba los coeficientes de la distribución no uniforme y haga clic en .

Aplicar una fuerza no uniforme normal a una cara

Para aplicar una fuerza no uniforme normal a una cara:

  1. En el gestor de Simulation, haga clic con el botón secundario del ratón en el icono Cargas externas y seleccione Fuerza.

    Aparece el PropertyManager Fuerza.

  2. En la zona de gráficos, haga clic en las caras a las que se desea aplicar la fuerza.

    La fuerza normal se aplica a las caras seleccionadas de forma predeterminada.

  3. En Unidad , seleccione un sistema de unidades.
  4. En Valor de fuerza , escriba el valor de la fuerza normal.
  5. Se ha seleccionado más de un sólido para aplicar la fuerza, seleccione Por elemento o Total.
  6. Active Distribución no uniforme.
  7. Haga clic en el cuadro Seleccionar sistema de coordenadas y, a continuación, seleccione un sistema de coordenadas en la zona de gráficos del gestor del FeatureManager.
  8. Escriba los coeficientes de la distribución no uniforme y haga clic en .

Distribución no uniforme con dirección cambiante de fuerzas

Si se especifica una distribución de manera que las fuerzas cambien la dirección en parte de la arista o cara, como se ilustra en la figura, el programa establece la suma de los valores absolutos de las fuerzas en el mismo valor especificado en el PropertyManager.

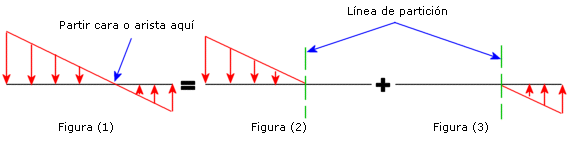

Al aplicar una fuerza no uniforme que cambia su dirección [Figura (1)], divida la entidad de carga donde la fuerza cambia su dirección y aplique la fuerza en dos pasos [Figura (2) y Figura (3)].
