Puede alinear la malla con las caras superior, media e inferior del vaciado. Para alinear la malla con una superficie de referencia, puede escribir un valor de equidistancia. De forma predeterminada, la malla está siempre alineada con la cara intermedia del vaciado.
El PropertyManager Definición de vaciado tiene las siguientes opciones:
|
Superficie media
|
Alinea la malla con la superficie media del vaciado
|
|
Superficie superior
|
Alinea la malla con la superficie superior del vaciado
|
|
Superficie inferior
|
Alinea la malla con la superficie inferior del vaciado
|
|
Especificar cociente
|

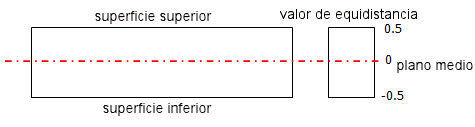

Alinea la malla con la superficie de referencia definida por un valor de equidistancia que es una fracción del grosor total. La imagen muestra el significado de los valores de equidistancia negativos y positivos.
|

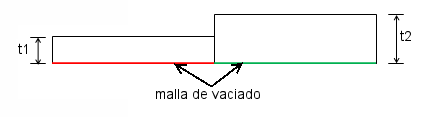

Por ejemplo, para modelar los vaciados adyacentes con diferentes grosores de modo que sus caras inferiores coincidan, puede crear las dos superficies con la opción Superficie inferior.
Equidistancias para vaciados no está disponible para análisis de grandes desplazamientos.
