La deformación Curva a curva es un método más preciso para modificar formas complejas. Deforme objetos asignando geometría desde curvas iniciales, que pueden ser conjuntos de curvas, aristas, curvas de sección, curvas de croquis, etc. a un conjunto de curvas de destino.
Las opciones para el control de deformaciones le permiten:
- Fijar aristas y caras para evitar que se muevan.
- Agregar caras o sólidos adicionales a deformar.
- Establecer la rigidez y la precisión de forma.
Consulte Opciones de Deformar - Curva a curva para obtener detalles sobre las opciones del PropertyManager.
Si la curva de destino es una cara o una arista de superficie, puede hacer coincidir las aristas iniciales del modelo de deformación utilizando continuidad de posición (una transición viva) o tangencia (una transición suave).
 |
 |

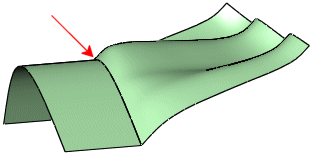

| Ejemplo de deformación con continuidad de posición |

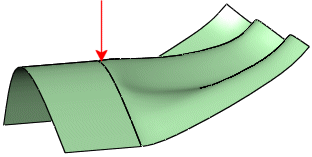

Ejemplo de deformación con continuidad de tangente |
| La continuidad de posición en el límite de unión produce aristas vivas. Seleccione Ninguno para Coincidencia en Opciones de forma.
|
La continuidad de tangencia en el límite de unión produce una transición suave. Seleccione Tangente a la superficie para Coincidencia en Opciones de forma.
|
 |
 |
| Curva de destino y sólido a deformar |
Deformación Curva a curva en curso |
 |
| Resultado de deformación Curva a curva |
Vídeos de ejemplo de deformación Curva a curva
