Las operaciones Flexionar son útiles para modificar modelos complejos con herramientas predecibles e intuitivas para muchas aplicaciones incluyendo conceptos, diseño mecánico, diseño industrial, matrices de troquelado, etc. Las operaciones Flexionar pueden cambiar piezas de un único sólido o multicuerpo.
Los tipos de flexión son:
- Flexión
-
Torsión
-
Conicidad
-
Estiramiento
Ejemplo de pliegue de flexión

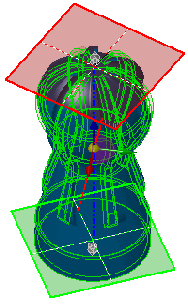

Ejemplo de torsión de flexión
Ejemplo de conicidad de flexión
Ejemplo de estiramiento de flexión

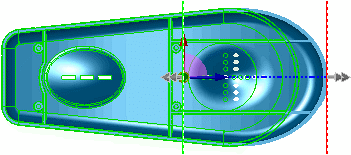

| Pieza inicial |
 |

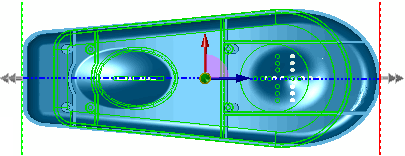

Estirar utilizando las ubicaciones de planos de recorte predeterminados (extensiones de la pieza)
Estirar de esta manera hace que ambos extremos se estiren simétricamente.
|
 |
Si vuelve a posicionar la tríada o los planos de recorte, podrá seleccionar regiones locales del modelo para su estiramiento.
Para mover los planos de recorte, mueva el cursor sobre un plano de recorte para visualizar el  cursor y, a continuación, arrastre el plano.
También puede configurar la Distancia de estiramiento  en el PropertyManager.
|
 |

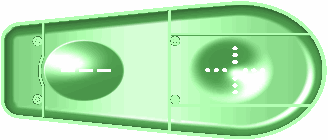

| Resultado del estiramiento de una región local confinada por los planos de recorte. |
 |
