Vista de cotas muestra todas las cotas utilizadas en la pieza o el ensamblaje activo, incluidas las que tienen un valor definido y las que son resultado de ecuaciones. Esta vista facilita el cambio de nombre o la modificación de valores para varias cotas.
Las cotas que tengan un valor definido son visibles sólo en esta vista y no así en Vista de ecuaciones ni tampoco en Vista ordenada.
Hay disponibles dos versiones de Vista de cotas: una para piezas y otra para ensamblajes.

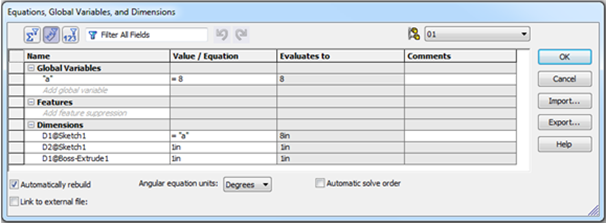

En la Vista de cotas de una pieza, puede:
- Agregar nuevas variables globales, además de cambiar de nombre, editar, eliminar y suprimir las existentes.
- Agregar ecuaciones para suprimir operaciones.
- Cambiar de nombre y modificar valores de cota o agregar ecuaciones a cotas.
- Agregar comentarios a variables globales y operaciones, así como a cotas que tengan ecuaciones.

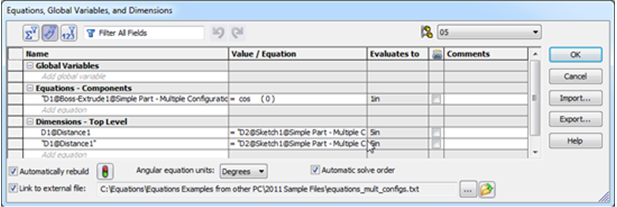

En la Vista de cotas de un ensamblaje, puede:
- Agregar nuevas variables globales, además de cambiar de nombre, editar, eliminar y suprimir las existentes.
- Agregar ecuaciones para componentes, además de cambiar de nombre, editar, eliminar y suprimir las existentes.
- Cambiar el nombre de las cotas de nivel superior del ensamble y editarlas.
- Agregar comentarios a variables globales y ecuaciones para componentes, así como para las cotas de nivel superior que contengan ecuaciones.
Al suprimir una ecuación asignada a una cota, ésta utiliza el último valor evaluado. Al desactivar la supresión de la ecuación, la cota utiliza la ecuación en lugar del valor.
En la columna Nombre, los nombres de las variables globales, operaciones y ecuaciones aparecen entre comillas, no siendo éste el caso para los nombres de cotas. En la columna Valor/Ecuación, las cotas determinadas por ecuaciones comienzan por = (signo igual) y las cotas con un valor definido no comienzan por =.
