La herramienta Análisis de desviación es una herramienta de diagnóstico que calcula el ángulo entre caras.
Para aplicar un análisis de desviación:
- Abra el modelo con las aristas que desee examinar.
 |

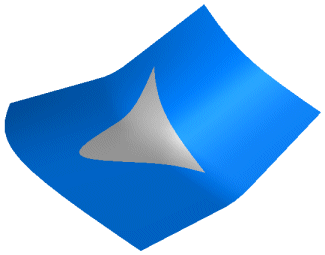

| Modelo de muestra utilizando un relleno de superficie |
- Haga clic en Análisis de desviación
en la barra de herramientas Herramientas o en .
Aparece el PropertyManager Análisis de desviación.
- En Parámetros de análisis
, seleccione las aristas que desee examinar en la zona de gráficos.
- Utilice el control deslizante para seleccionar el Número de puntos de muestra
que desea incluir en el análisis.El número de puntos está basado en el tamaño del área cliente de la ventana. Si selecciona más de una arista, los puntos de muestra se distribuyen a través de las aristas seleccionadas, en proporción a la longitud de la arista.
- Haga clic en Calcular.

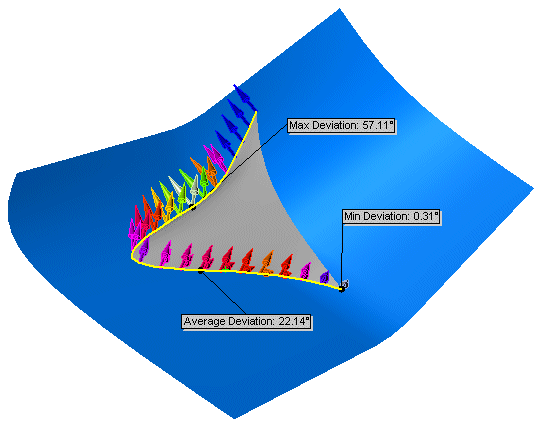

Las flechas coloreadas visualizan la magnitud de la desviación. Aparecen los resultados para los siguientes criterios entre las caras adyacentes:
| Desviación máxima |
El error de desviación máxima a lo largo de la arista seleccionada. |
| Desviación mínima |
El error de desviación mínima a lo largo de la arista seleccionada. |
| Desviación promedio |
El promedio entre los valores de desviación máxima y mínima a lo largo de la arista seleccionada. |
Se pueden cambiar los colores de visualización para la Desviación máxima y para la Desviación mínima. Para cambiar los colores, haga clic en Editar color para visualizar las paletas de Color, seleccione un color para cada tipo de desviación y haga clic en Aplicar para aplicar los nuevos colores.
