Datum Hedefi PropertyManager'ı

Model yüzüne veya kenarına bir datum hedefi ve ilgili sembolü iliştirin.

Stil

Stil öğesini tanımlayın.

Ayarlar

Hedef sembolü. Hedef sembolü stilini seçin:

PM_Datum_Target_Symbol.gif Hedef Sembolü datum_target_x.gif
PM_Datum_Target_SymbolOutside.gif Alan boyutu dışarıda hedef sembolü Balona bir lider oluşturur. datum_target_area_size_out.gif
PM_Datum_Target_Symbol_No.gif Hedef sembolü yok datum_target_no_target_symbol.gif

Hedef alan. Hedef alanı seçme görünümü:

PM_Datum_Target_Area_X.gif x hedef alanı (nokta) datum_target_x.gif

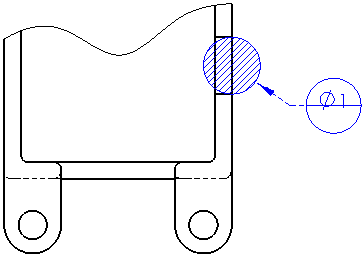

PM_Datum_Target_Area_Circle.gif Dairesel hedef alanı Dairesel hedef alanına çapraz çizgi deseni uygular. datum_target_circular.gif
PM_Datum_Target_Area_Rect.gif Dikdörtgensel hedef alanı Dikdörtgensel hedef alanına çapraz çizgi deseni uygular. datum_target_rectangular2.gif
PM_Datum_Target_Area_No.gif Hedef alanını gösterme datum_target_do_not_display.gif
PM_DatumTarget_Size.gif Hedef alan boyutu Genişlik ve Yükseklik (dikdörtgenler için) ya da Çap (X ve daireler için) belirleyin.

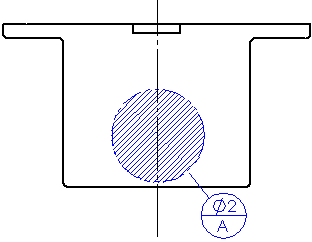

İlk alandaki değer (2) hedef alanı dairesinin çapını kontrol eder.

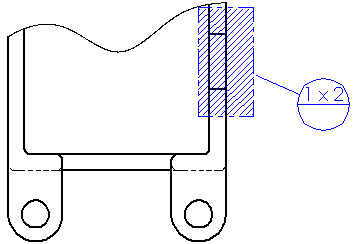

İlk alandaki değer (1) dikdörtgenin genişliğini kontrol eder. İkinci alandaki değer (2) yüksekliği kontrol eder.
PM_DatumTarget_Refs.gif Datum referansları En fazla üç referans belirleyin (balonlar). Datum referansı balonun alt yarısında görünür. datum_target_datum_refs.gif

Lider

Bükümleri, lider yazı tipini ve ok başı stillerini kontrol etmek için bir lider stili seçin:

PM_Leader_Bent_Solid.gif Bükülü, katı lider
PM_Leader_Bent_Dashed.gif Bükülü, kesikli lider
PM_Leader_Straight_Solid.gif Düz, katı lider
PM_Leader_Straight_Dashed.gif Düz, kesikli lider
  Bir Ok stili seçin.


Katman PM_Layer.gif

Adlandırılmış katmanlar bulunan teknik resimlerde bir katman seçin.
