Ölçümlendirme Lideri PropertyManager'ı

Ölçümlendirme Liderleri PropertyManager'ında ölçümlendirmelerin görünümünü belirleyebilirsiniz. Birden çok ölçümlendirme seçerseniz yalnızca seçilen tüm ölçümlendirmelere uygulanan özellikler kullanılabilir.

Tanık/Lider Göster

Mevcut ok ve liderlerin tipi seçilen ölçümlendirmenin tipine göre değişir.

Ok Yerleştirme Ölçümlendirme uzatma çizgilerine göre okların yerleştirilmesini belirleyebilirsiniz: Dışarıda PM_arrow_outside_dim.gif, İçeride PM_arrow_inside_dim.gif, Akıllı PM_arrow_smart_dim.gif, Yönlendirilen Lider PM_Directed_Leader.gif.

Akıllı, boşluk ölçümlendirme metnini ve ok başlarını barındırmak için çok küçükse okların otomatik olarak uzatma çizgilerinin dışına görünmesini belirler.

Yönlendirilen Lider unsur yüzeyine göre herhangi bir açıda yönlendirilebilir ve unsur eksenine paralel bir detaylandırma düzlemine yerleştirilebilir.

Dairesel ok başı tutamaçları dim_arrow_handle_circle.gif ölçümlendirmeleri seçtiğinizde ölçümlendirme okları üstünde belirir. İmleç ok başlı tutamaçların üzerine geldiğinde Pointer_Arrowhead_Direction.gif şekline dönüşür. Ok başı tutamacını tıkladığınızda (ölçümlendirmede iki tutamaç varsa birine) oklar dışarı veya içeri çevrilir.
Ordinat zinciri Ordinat ölçümlendirmelerini zincirlemek için seçin.
Stil Bir ölçümlendirmede iki ok varsa her ok için ayrı bir stil seçebilirsiniz. Bu özellik JIS ölçümlendirme standardını destekler. Yalnızca ölçümlendirme standardında ayrı stiller belirlendiğinde Ölçümlendirme PropertyManager'ında iki liste görünür.
YarıçapPM_Radius_WitnessLeader.gif Bir yay veya daire üzerindeki ölçümlendirmenin yarıçapı gösterip göstermeyeceğini belirler.
ÇapPM_Diameter_WitnessLeader.gif Bir yay veya daire üzerindeki ölçümlendirmenin çapı gösterip göstermeyeceğini belirler.
DoğrusalPM_Linear_WitnessLeader.gif Çap ölçümlendirmesinin doğrusal ölçümlendirme (radyal değil) olarak gösterilmesini belirler.
DIAM_LIN.gif DIAM_RAD.gif
Doğrusal Radyal
KüçültülmüşPM_Foreshortened_WitnessLeader.gif Yarıçap ölçümlendirme çizgisinin küçültülmüş (koparılmış) olup olmayacağını belirler. Bu özellik, bir yarıçapın merkez noktası teknik resmin dışında olduğunda veya başka bir teknik resim görünümüyle karıştığında işe yarar.

Merkez ve bükümleri yeniden konumlandırmak için ölçümlendirme tutamaçlarını kullanın.

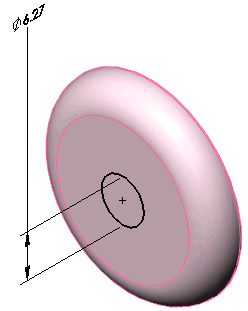

Bir çap ölçümlendirmesini sığmadığı bir görünüme taşırsanız küçültülür. dim_foreshortened2.gif
Küçültülmüş bir yarıçapa veya çapa ölçümlendirme yaparsanız ölçümlendirme de bir zikzak olarak görünür.
Katı LiderPM_SolidLeader_WitnessLeader.gif Radyal ölçümlendirmeler için daire boyunca katı bir çizgi gösterilip gösterilmeyeceğini belirler. ANSI standardı ile kullanılmaz.
Açık LiderPM_OpenLeader_WitnessLeader.gif
Tek Ok / Katı LiderPM_OneArrowSolidLeader.gif
Tek Ok / Açık LiderPM_OneArrowOpenLeader.gif
İki Ok / Katı LiderPM_TwoArrowsSolidLeader.gif
İki Ok / Açık LiderPM_TwoArrowsOpenLeader.gif
Eksene DikPM_PerpendicularToAxis.gif (Radyal ölçümlendirmesi için DoğrusalPM_Linear_WitnessLeader.gif seçimini yaparsanız kullanılabilir)
Çoklu Basamak LideriPM_dim_Leader_Multijog.gif (Çap, yarıçap, pah ölçümlendirmeleri ve delik bilgileri için kullanılabilir)
Eksene ParalelPM_ParallelToAxis_WitnessLeader.gif (Radyal ölçümlendirmesi için DoğrusalPM_Linear_WitnessLeader.gif seçimini yaparsanız kullanılabilir)
Yayın içine ölçümlendir Ölçümlendirme okunun yayın içinde olduğunu belirtir. Bu seçeneği teknik resim standartlarınızı karşılamak için Ok ayarları (İçeride veya Dışarıda) ile birlikte kullanın.
Dimension_Inside_Arc.gif Dimension_Outside_Arc.gif
İçeri ölçümlendirme AÇIK

Dışarı ayarlanan oklar

 İçeri ölçümlendirme KAPALI

Dışarı ayarlanan oklar
Belge ikinci okunu kullan Dışarıda okları olan bir çap ölçümlendirmesinin (doğrusal olarak gösterilmeyen) ikinci ok için belge varsayılan ayarlarını izlemesini belirler.
Belge varsayılan ayarlarını belirlemek için aşağıdakilerden birinde İkinci dış oku göster'i seçin: Belge varsayılanlarını geçersiz kılmak için Belgedeki ikinci oku kullan seçeneğinin işaretini kaldırıp ardından ok gösterimini açıp kapatmak için İkinci dış oku göster'i seçin.
2NDARO1.gif 2NDARO2.gif
İkinci ok AÇIK İkinci ok KAPALI
Belge büküm uzunluğunu kullan Belge Özellikleri - Ölçümlendirmeler'de Bükülü lider uzunluğu değerini kullanır. İşareti kaldırıldığında ölçümlendirme büküm lideri uzunluğunu belirleyebilirsiniz. Kutuya bir değer yazın.
Eğilen lideri metne uzat Seçilirse, bu seçenek yarıçap, çap, pah ve delik bilgileri büküm liderlerinin omuzlarının uygun metin satırında metin sonu ile eşleştiğiniz ve hizalandığını belirler.
  • Yukarı Yasla seçeneğine ayarlanmış sol ve sağ taraftaki liderler, ölçümlendirmedeki metnin üst satırını ortalarlar.
    leader-left-left-top.png leader-right-top.png
  • Aşağı Yasla seçeneğine ayarlanmış sol ve sağ taraftaki liderler, ölçümlendirmedeki metnin alt satırını ortalarlar.
    leader-left-right-bottom.png leader-right-bottom.png

Bu seçenek temizlenirse, büküm liderlerinin omuzları ölçümlendirme metni sınırlandırma kutusunda durur.

Varsayılan seçenek ayarlamak için Araçlar > Seçenekler > Belge Özellikleri > Ölçümlendirmeler'i tıklayın. Büküm liderleri altında Metne uzat seçeneğini belirleyin.

Lider Stili

Belge görünümünü kullan Seçilen ölçümlendirme tipi için konfigüre edilen stil ve kalınlığı kullanmak için seçin:

Stili tools_options_frameleaderstyle.gif veya kalınlığı tools_options_frameleaderthickness.gif ayarlamak için temizleyin.

Çizgileri Kopar

Çizgileri Kopar Ölçümlendirme ve uzatma çizgilerinin teknik resimlerdeki diğer ölçümlendirme ve uzatma çizgilerinden geçerken koparılması için seçin.
Uzatma çizgilerinin yalnızca ok başlarından geçerken koparılmasını seçebilirsiniz. Belge Özellikleri - Ölçümlendirmeler kısmına göz atın ve Yalnızca ölçümlendirme oklarının etrafında kopart'ı seçin
Seçili
İşaretli değilken

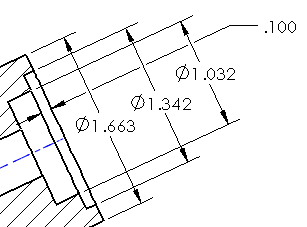

Ölçümlendirme çizgileri koparıldığında yakındaki çizgiler etrafında koparılırlar. Ölçümlendirme kayda değer ölçüde hareket ettirilirse yakın çizgiler etrafında koparılmayabilir. Görünümü güncellemek için ölçümlendirme çizgilerinin koparma işlemini geri alın ve ardından tekrar koparın.
Belge boşluğunu kullan Belge Özellikleri - Ölçümlendirmeler 'deki değeri kullanır.
Boşluk Belge varsayılanını kullanmıyorsanız bir değer girin.
Uzatma çizgilerini böl Ölçümlendirme çizgileri ve diğer uzatma çizgileri çevresindeki uzatma çizgilerini böler.
Ölçümlendirme çizgisini böl Diğer ölçümlendirme çizgileri ve diğer uzatma çizgileri çevresindeki ölçümlendirme çizgisini böler.

Özel Metin Konumu

  Radyal Boyut Metni
Katı Lider, Hizalanmış Metin PM_SolidLeader_AlignedText.gif
Kopuk Lider, Yatay Metin PM_BrokenLeader_HorizText.gif
Kopuk Lider, Hizalanmış Metin PM_BrokenLeader_AlignedText.gif
Daha fazla ölçümlendirme simgesi için Ölçümlendirme Liderleri/Metni'ne bakın.

Yay Durumu

Yaylar ve daireler arasında ölçümlendirmenin nasıl yapılacağını ayarlayabilirsiniz.

İlk veya İkinci yay durumu Merkez, Min veya Maks.'ı seçin.
Yay veya dairelere uzaklıkları ölçümlendirirken şu seçenekler kullanılabilir:
  • İlk Yay Durumu uzaklığın yay veya daire üzerinde nerede ölçüldüğünü belirler.
  • İkinci Yay Durumu, iki öğe de yay veya daire olduğunda uzaklığın ikinci öğenin neresinde ölçüldüğünü belirler.
Bu örneklerde, İlk yay durumuMerkez olarak, İkinci yay durumu not edildiği gibi ayarlanmıştır.
DIM2CIR1.gif DIM2CIR2.gif DIM2CIR3.gif
Merkez (varsayılan) Min (en yakın nokta) Maks. (en uzak nokta)
