Delik tabloları için dahil edilecek şablonlar, datumlar ve delikler gibi özellikleri belirleyin.
Yeni delik tabloları için özellikleri belirlemek için:
-
Delik Tablosu
düğmesini (Tablo araç çubuğu) veya menü öğesini tıklayın.
- Aşağıda açıklanan özellikleri belirtin ve ardından
öğesini tıklayın.
Tablo Şablonu
Şablon için gözat
düğmesini tıklayarak standart veya özel bir şablon seçin. Bu seçenek yalnızca tablo eklerken kullanılır. Yazılımla birlikte gelen delik tablosu şablonları varsayılan formata sütun ekler. Şurada bulunurlar: install_dir

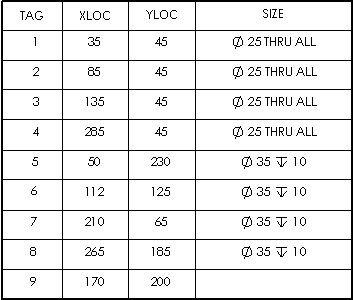

\lang\english. Standart şablonlar (standart delik tablosu--letters.sldholtbt ve standart delik tablosu--numbers.sldholtbt) ETİKET, XLOC,YLOC ve BOYUT sütunlarını oluşturur. Bir şablon harf etiketlerini diğeri sayı etiketlerini kullanır. Tüm boyutlar ve etiketler hiçbiri birleştirilmeden ayrı olarak listelenir.
Birleştirilmiş delik tablosu şablonları
ETİKET,
XLOC,
YLOC ve
BOYUT sütunlarını oluşturur. Bunlar boyutlar veya etiketleri harf veya sayı etiketleriyle birleştirerek değişir. Şablonlar:
- delik tablosu--birleştirilmiş boyutlar--letters.sldholtbt
- delik tablosu--birleştirilmiş boyutlar--numbers.sldholtbt
- delik tablosu--birleştirilmiş etiketler--letters.sldholtbt
- delik tablosu--birleştirilmiş etiketler--numbers.sldholtbt
Tablo Konumu
|
Çıpa noktasına iliştir
|
Belirtilen köşeyi tablo çıpasına iliştirir.
|
Alfa/Sayısal Kontrol
Alfanümerik olacak delikleri tanımlayan etiketleri belirleyin (A, B, C...) veya sayısal (1, 2, 3...). Alfanümerik etiketlerle harf öneki belirli bir delik boyutu, sayı ise bir örneği belirler. Bir başlangıç harf ya da rakamını belirtmek için Buradan başla'yı kullanın.
Görünümde ilgili notlar tabloyla birlikte değişir.
|
|
A, B, C...
|
|
|
1, 2, 3
|
Datum
Eklenirken, Orijin bir tepe noktası seçmeniz için hazırdır. Orijini bir X ekseni ve Y ekseniyle tanımlamak için X Ekseni Yön Referansı'nı tıklayıp grafik alanında bir yatay model kenarı seçin ve ardından Y Ekseni Yön Referansı'nı tıklayıp dikey bir model kenarı seçin.
Tablo oluşturulduktan sonra datum orijinini başka bir konuma sürükleyebilirsiniz veya datum tanımını değiştirebilirsiniz. Tablodaki konum değerleri güncellenir.
Delikler
Tek tek delik kenarlarını veya yüzdeki tüm delikleri dahil etmek için bir model yüzü seçin.
Sonraki Görünüm

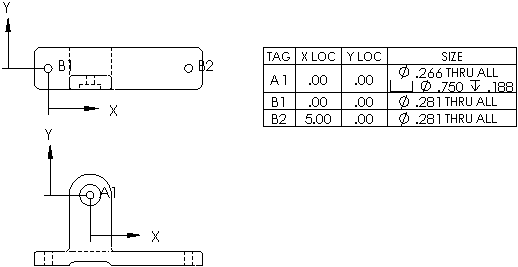

Bu seçenek yalnızca tablo eklerken kullanılır. Başka bir teknik resim görünümü için Datum ve Delik'i ayarlamanıza imkan sağlar. Bir delik tablosu birkaç teknik resim görünümünü içerebilir. Delik tablosu her görünüm için bir datumla eklenir. Etiketler tüm görünümlerde aynıdır.
