Teknik resimlerdeki delgi tablolarının özelliklerini belirtin.
PropertyManager'ı açmak için, yassı çoğaltma teknik resim görünümünde, Delgi Tablosu'na
(Tablo araç çubuğu) veya öğesine tıklayın.
Tablo Şablonu
Standart veya özel bir şablon seçmek için
Delgi Tablosu için tablo şablonu aç'ı tıklayın. Bu seçenek yalnızca tablo eklerken kullanılır. Yazılımla birlikte gelen delgi tablosu şablonları varsayılan formata sütun ekler. Bu şablonlar,

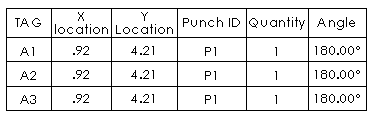

install_dir\lang\english konumunda bulunur. Standart şablon (punchtable-standard.sldpuntbt) Etiket, X Konumu, Y Konumu, Delgi Kimliği, Miktar ve Açı sütunlarını oluşturur.
Tablo Konumu
Sabit köşe, yeni sütun ve satır eklerken tablonun genişletileceği yönü kontrol eder.
Sabit köşeyi öğesini aşağıdaki konumlara ayarlayın:
 |
Sol Üst |
Yeni sütunlar sağa, yeni satırlar çıpa noktasının altına uzatılır. |
 |
Sağ Üst |
Yeni sütunlar sola, yeni satırlar çıpa noktasının altına uzatılır. |
 |
Sol Alt |
Yeni sütunlar sağa, yeni satırlar çıpa noktasının üzerine uzatılır. |
 |
Sağ Alt |
Yeni sütunlar sola, yeni satırlar çıpa noktasının üzerine uzatılır. |
|
Çıpa noktasına iliştir
|
Tablo Çıpaları öğesinin belirtilen köşesine takılır.
|
Alfa/Sayısal Kontrol
Delgi tablosu etiket sıralaması için harfler ve sayılar seçin.
| A, B, C |
Delgi etiketi sırasını bir harf olarak tanımlar. |
 |
| 1, 2, 3 |
Delgi etiketi sırasını bir sayı olarak tanımlar. |
 |
| Başla |
İlk etiketi ayarlar. |
|
Datum
Eklenirken, Orijin bir tepe noktası seçmeniz için hazırdır. Orijini bir X ekseni ve Y ekseniyle tanımlamak için X Ekseni Yön Referansı'nı tıklayıp grafik alanında bir yatay model kenarı seçin ve ardından Y Ekseni Yön Referansı'nı tıklayıp dikey bir model kenarı seçin.
Tablo oluşturulduktan sonra datum orijinini başka bir konuma sürükleyebilirsiniz veya datum tanımını değiştirebilirsiniz. Tablodaki konum değerleri güncellenir.
Unsurlar
Tüm delgi unsurlarını dahil etmek için kenarları, yüzleri veya unsurları tek tek seçin.
Düzen
|
Aynı etiketleri birleştir
|
Aynı Delgi Kimliğine sahip öğeleri bir sırada birleştirmek için seçin.
|
|
Aynı türleri birleştir
|
Yalnızca Aynı etiketleri birleştir seçeneğinin işareti kaldırıldığında kullanılır. Aynı delgi kimliği olan hücreleri birleştirir. Konum değeri sütunları kalır.
|
Delgi Konumu Doğruluğu
Delgi unsuru konum değerleri için virgül sonrası basamak sayısını belirleyin.
Sınır
 |
Kutu Sınırı |
Tablonun dış sınırı için bir çizgi kalınlığı seçin. |
 |
Izgara Sınırı |
Tablonun iç ızgara çizgileri için bir çizgi kalınlığı seçin. |
Çift Ölçümlendirmeler
Ölçümlendirmeleri çift birimle göstermek için Çift ölçümlendirmeler'i seçin.
|
Birimleri göster
|
Birimleri göstermeyi seçin.
|
Katman
 |
Katman |
Adlandırılmış katmanlar içeren teknik resimlerde bir katman seçin. |
