Kesit Görünümü PropertyManager

Hem kesit görünümleri hem de hizalanmış kesit görünümleri oluşturmak için kesit görünümü çizim modunu, kesit aracı kullanıcı arayüzü ile birlikte kullanın.

Bir kesit veya yarım kesit görünümü eklemek için:
  • Bir teknik resimde, Kesit Görünümütool_Section_View_Drawing.gif (Teknik Resim araç çubuğu) veya Ekle > Teknik Resim Görünümü > Kesit öğesine tıklayın.

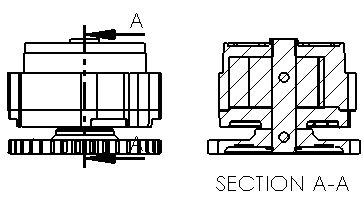

Section

Kesme Çizgisi

Cutting-line-Vertical.png Dikey
Cutting-line-Horizontal.png Yatay section-view-horizontal-final.png
Cutting-line-auxiliary.png Yardımcı
Cutting-line-aligned.png Hizalanmış
  Kesit görünümünü otomatik başlat

Hemen önizleme yapmak ve kesit görünümünü teknik resme yerleştirmek için seçin. Kesit Görünümü açılan penceresini sectionxpert-popup.png görüntülemek için işareti kaldırın. Bu işlem kesit görünümüne ötelemeler eklemenize olanak tanır.

Kesit görünümüne öteleme eklemek için Kesit Görünümü açılır penceresini kullanın.

Seçim Fonksiyon İlave Adımlar
sectionxpert-arc-offset.png Yay Öteleme Ekle Yayın kesme çizgisindeki birinci noktasını seçin, ardından yayın ikinci noktasını seçin.
sectionxpert-single-offset.png Tek Öteleme Ekle Ötelemenin kesme çizgisindeki birinci noktasını seçin, ardından ötelemenin ikinci noktasını seçin.
sectionxpert-notch-offset.png Çentik Öteleme Ekle Çentiğin kesme çizgisindeki birinci noktasını seçin, çentiğin genişliği için kesme çizgisindeki ikinci noktayı seçin ve ardından çentik derinliği için üçüncü noktayı seçin.
sectionxpert-step-back.png Geri Adım At
sectionxpert-ok.png Tamam (görünümü Ekle)
sectionxpert-cancel.png İptal (görünümü İptal Et)
  Çizimi düzenle

Bir Özel kesme çizgisi oluşturmak için seçin.

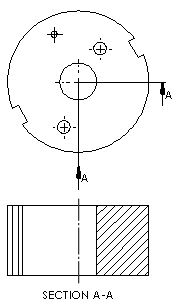

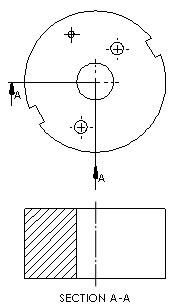

Yarım Kesit

Yarım Kesit

sectionxpert-halfsection-topside-right.png Üst Sağ half-topside-right.gif
sectionxpert-halfsection-topside-left.png Üst Sol half-topside-left.gif
sectionxpert-halfsection-bottomside-right.png Alt Sağ half-bottomside-right.gif
sectionxpert-halfsection-bottomside-left.png Alt Sol half-bottomside-left.gif
sectionxpert-halfsection-leftside-down.png Sol Aşağı half-leftside-down.gif
sectionxpert-halfsection-rightside-down.png Sağ Aşağı half-rightside-down.gif
sectionxpert-halfsection-leftside-up.png Sol Yukarı half-leftside-up.gif
sectionxpert-halfsection-rightside-up.png Sağ Yukarı half-rightside-up.gif
