DimXpert Değeri PropertyManager'ı

Varsayılan tolerans ve duyarlılık değerlerini ayarlamak için Seçenekler > Belge Özellikleri > DimXpert seçeneğini tıklayın.

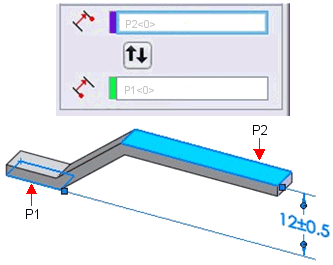

Referans Unsurları

	Tolerans Unsuru	Üst düzlem P2. Boyut ölçümlendirmeleri için, PropertyManager'da sadece Tolerans Unsuru görünür.
	Orijin Unsuru	Alt düzlem P1. Orijin ve toleranslı unsurlarla ilgili bilgi için bkz. ASME Y14.5M -1994, Paragraf 2.6.1 veya ISO 129.
	Unsurları Karşılıklı Değiştir
	Farklı Orijin Unsurları'nın Kullanıldığı Örnekler: Orijin Unsuru = alt düzlem P1. Orijin Unsuru = üst düzlem P2. Ok başının yerine orijin sembolü, orijin unsurunu belirtir. Farklı ölçümlendirme sonuçlarına dikkat edin.

DimXpert Yönü

Bu seçenek iki eksen veya çizgi tipi unsur arasına bir ölçümlendirme uyguladığınızda görüntülenir. X, Y ve Z seçenekleri parça koordinat sistemiyle ilgilidir ve unsurların eksenine dik her parça ekseni için etkinleştirilir.

Unsurların ekseni Z boyuncadır; bu da X ve Y seçeneklerini etkinleştirir.
Normal seçeneği N ölçümlendirmeyi iki unsur arasındaki en kısa uzaklık tarafından tanımlanan yöne yönlendirir.
Kullanıcı tanımlı U seçeneği ölçümlendirmeyi kenara paralel bir yöne veya düzlemsel yüze dik bir yöne yönlendirir. Bu örnekte, ölçümlendirme bir kenara paralel yönlendirilmiştir.

Stil

Stil

Tolerans/Duyarlılık

	Bilgi değeri	Çoklu spesifikasyonları olan delik tipi belirtme çizgileri için tüm ölçümlendirmeler tek tek listelenir. Bu işlev derinliği olan basit delikler, düz havşa delikleri, konik havşa delikleri, birleşik yuva ölçümlendirmeleri ve pahlar için geçerlidir.
	Tolerans Tipi	Listeden seçim yapın. Kullanılabilir seçimler ölçümlendirme tipine bağlıdır.
	Maksimum Sapma
	Minimum Sapma

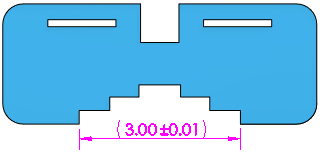

	Parantezleri göster	Tolerans değerinin etrafına parantez koyar.
	Birim Duyarlılığı	Ölçümlendirme değeri listesinden noktadan sonraki basamak sayısını seçin.
	Tolerans Duyarlılığı	Tolerans değeri için noktadan sonraki basamak sayısını seçin.
Delik ve Şaftlar İçin:
	Sınıflandırma	(Sığdır, Toleransla sığdır veya Sığdır (yalnızca tolerans)) Delik Sığdır veya Şaft Sığdır'ı seçtiğinizde (aşağıda), diğer kategori (Delik Sığdır veya Şaft Sığdır) listesi sınıflandırmaya göre filtrelenir.
	Delik Sığdır ve Şaft Sığdır	(Sığdır, Toleransla sığdır veya Sığdır (yalnızca tolerans).) Listelerden seçin veya herhangi bir metin girin. Delik Sığdır veya Şaft Sığdır'dan birini belirlerseniz (ikisini birden değil) çift taraflı toleranslar (Maksimum Sapma ve Minimum Sapma) Toleransla sığdır veya Sığdır (yalnızca tolerans) tipinde kullanılır.
	Sığdırma toleransı görünümü	(Sığdır, Tolerans ile sığdır veya Sığdır (yalnızca tolerans)) Aşağıdakilerden birini seçin: Çizgi görüntüsü ile yığılmış Çizgi görüntüsü olmadan yığılmış Doğrusal görüntü

Birincil Değer

Bu seçenek salt okunurdur. Ölçümlendirme adını ve değerini gösterir.

Ölçümlendirme Metni

	Örnek Sayısı	Çoğaltmalar için örnek sayısını gösterir.
	Parantez Ekle	Sürülen (referans) ölçümlendirmelerini parantezle veya parantezsiz görüntüleyebilirsiniz. Varsayılan olarak parantez içinde görüntülenir.
	Merkez Ölçümlendirme	Ölçümlendirme metnini uzatma çizgileri arasında sürüklediğinizde, ölçümlendirme metni uzatma çizgilerinin merkezleri arasında yerleşir.
	Kontrol Ölçümlendirmesi
	Metni Ötele	Bir lider kullanarak ölçümlendirme metnini ölçümlendirme çizgisinden öteler.
	Metin	Ölçümlendirme otomatik olarak, <DIM> ile temsil edilen merkez metin kutusunda görüntülenir. Metin girmek için imleci metin kutusunda herhangi bir yere getirin. Delikler txcalloutformat.txt dosyasında belirtilen formatı kullanır. Daha fazla bilgi için DimXpert Boyut Ölçümlendirme, Bilgi format dosyası'na bakın.
	Yasla	Metni yatay olarak yaslayabilirsiniz ve bazı standartlar için lideri dikey yaslayabilirsiniz. Sola Yasla, Ortaya Hizala, Sağa Yasla. Yukarı Yasla, Ortaya Hizala, Aşağı Yasla.
	Simgeler	İmleci sembolü yerleştirmek istediğiniz yeri tıklayın. Sembol Kitaplığı'na erişmek için bir sembol simgesini veya Daha çok'u tıklayın DimXpert ölçümlendirmelerine semboller eklerken dikkatli olun, çünkü semboller ölçümlendirme ve toleransların anlamlarını değiştirebilir.

Çift Ölçümlendirme

Ölçümlendirmenin belgenin birim sisteminde ve çift ölçümlendirme birimlerinde görüntülenip görüntülenmeyeceğini belirler. İki birim de Araçlar > Seçenekler > Belge Özelikleri > Birimler'den belirlenir.

	Birim Duyarlılığı	Ölçümlendirme değeri listesinden noktadan sonraki basamak sayısını seçin.
	Tolerans Duyarlılığı	Tolerans değeri için noktadan sonraki basamak sayısını seçin.
