Kör
|
Kenar flanşını belirttiğiniz Uzunluk ve Yön değerine bağlı olarak oluşturur.
- Uzunluk
- Yönü Ters Çevir
 . Kenar flanşının yönünü değiştirir.
-
Dış Sanal Keskin
 , İç Sanal Keskin
 , Teğet Büküm

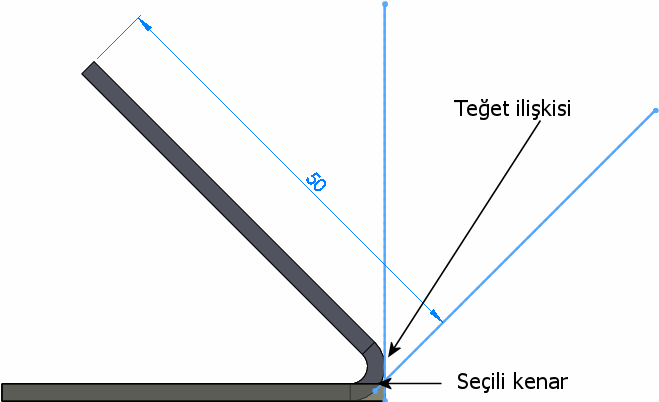

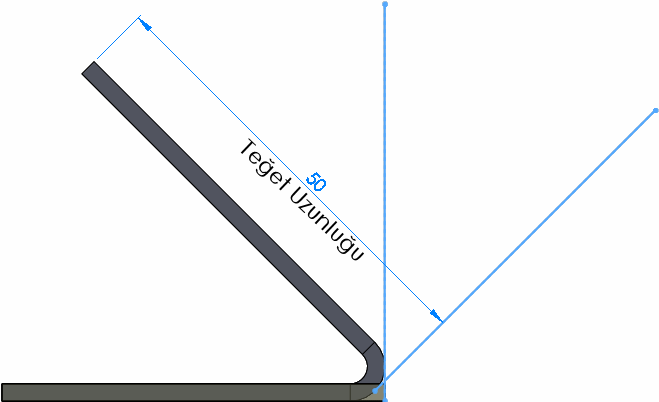

 . Ölçümün orijinini belirtir. Sanal sivri, iki çizim objesinin sanal kesişme noktasında bir çizim noktası oluşturur (bkz. Sanal Sivriler Oluşturma). Teğet Bükümü seçeneği, 90º'den büyük olan bükümler için geçerlidir ve uzunluk hesaplaması olarak bir flanşın teğet uzunluğunu kullanmanıza izin verir. Teğet uzunluğunu, ek hesaplar kullanmadan yazabilirsiniz.
|
|
Tepe Noktasına Kadar
|
Grafik alanında seçtiğiniz tepe noktasına kadar kenar flanşı oluşturur. Kenar flanşını flanş düzlemine dik veya taban flanşına paralel oluşturabilirsiniz.
|
Flanş düzlemine dik
|
Seçili tepe noktası kenar flanşının son yüzü ile çakışık.
|
|
Taban flanşına paralel
|
Seçili tepe noktası taban flanşının yüzüne paralel bir düzlemden geçiyor.
 |
| Flanş düzlemine dik. Kırmızı tepe noktası kenar flanşının son yüzü ile çakışık. (Bir çizim çizgisi ile belirtilir) |
 |
| Taban flanşına paralel. Kırmızı tepe noktası taban flanşının yüzüne paralel bir düzlemin içinden geçer. (Bir çizim çizgisi ile belirtilir) |
|
|
|
Kenara Kadar ve Birleştir
|
Çok gövdeli bir parçada, seçili kenarı başka bir gövdedeki paralel kenar ile birleştirir. İkinci gövdede bir -e kadar referansı seçin.
|
Dış Sanal Keskin , İç Sanal Keskin
|
Ölçümün orijinini belirtir.
|
|
Bir 'e kadar' referans kenarı seçin
|
|
|
