Ölçümlendirme Paleti

Bir ölçümlendirme eklediğinizde veya seçtiğinizde ölçümlendirme paleti görüntülenir, böylece ölçümlendirmelerin özelliklerini ve formatlamasını kolayca değiştirebilirsiniz. PropertyManager'a gitmeden tolerans, duyarlılık, stil, metin ve diğer formatlama seçeneklerini paletten değiştirebilirsiniz.

Birden fazla ölçümlendirme seçerseniz, palette belirttiğiniz özellikler ve formatlama tüm ölçümlendirmelere uygulanır.

Ölçümlendirme paletini görüntülemek için, teknik resimde bir ölçümlendirme ekleyin veya seçin.

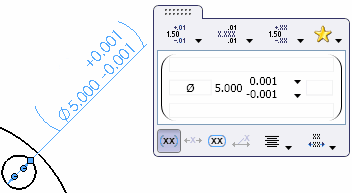

Bir veya birkaç ölçümlendirme eklediğinizde veya seçtiğinizde, ölçümlendirme paleti düğmesi imlecin sağ üst köşesinde belirir. Eğer imleci düğmenin üzerine getirirseniz, ölçümlendirme paleti görünür. Paleti sabitlemek için herhangi bir yerini tıklayın. Ölçümlendirme paleti imlecini grafik alanının dışına götürürseniz veya ölçümlendirme seçimini grafik alanını tıklama gibi başka bir yöntemle kaldırırsanız kaybolur. Ölçümlendirme paleti devre dışı bırakabileceğiniz bir bağlam araç çubuğudur.

Tolerans Tipi

Listeden seçim yapın. Kullanılabilir seçimler ölçümlendirme tipine bağlıdır.

Tolerans tipine bağlı olarak, ölçümlendirme paleti kendi görüntüleme alanında, farklı bir maksimum veya minimum sapma seçebileceğiniz aşağı okları görüntüler. Maksimum veya minimum sapmayı değiştirmek için okları kullanabilirsiniz.
Birim Duyarlılığı

Ölçümlendirme değeri listesinden noktadan sonraki basamak sayısını seçin.

Tolerans Duyarlılığı

Tolerans değeri için noktadan sonraki basamak sayısını seçin.

Stil

Teknik resimdeki diğer ölçümlendirmelere uyguladığınız formatlama ayarlarından herhangi birini seçin. Ölçümlendirmeleri formatlarken, bu size zaman kazandırır. Stilleri tanımlamak için, bkz. Stil.
Parantez Ekle
Merkez Ölçümlendirme

Ölçümlendirme metnini uzatma çizgileri arasında sürüklediğinizde, ölçümlendirme metni uzatma çizgilerinin merkezleri arasında yerleşir.
Kontrol Ölçümlendirmesi
Metni Ötele
Yatay Yaslama
Dikey Yaslama
