Tüm ölçümlendirmeler için belge düzeyinde draft ayarları belirtebilirsiniz. Tüm belge türlerinde kullanılabilir.
Model Öğeleri Ekle, DimXpert ve diğer otomatik yöntemlerle eklenen ölçümlendirmeler, teknik resim görünümünden yansıtılan, önceden tanımlanmış konumlara yerleştirilirler. Bu iletişim kutusunda önceden tanımlanmış konumları ayarlarsınız.
Bu iletişim kutusunu bir teknik resimde görüntülemek için
Seçenekler
simgesini (Standart araç çubuğu) tıklayın, Belge Özellikleri'ni ve ardından Ölçümlendirmeler'ı seçin.
Her defa ölçümlendirme yazı tipini değiştirdiğinizde, her ölçümlendirme tipinin belge düzeyindeki yazı tipi buna uygun olarak güncellenir.
Birincil duyarlılık
|
Birim Duyarlılığı
|
Değer için ondalık ayracından sonraki basamak sayısını seçin. |
|
Tolerans Duyarlılığı
|
Tolerans değeri için ondalık ayracından sonraki basamak sayısını seçin. |
| |
Duyarlılıkları modelle bağlantılandır
|
Alınan ölçümlendirmeler için, birim veya tolerans duyarlılığındaki değişiklikleri modelle parametrik olacak şekilde ayarlar. |
Çift duyarlılık
|
|
Birim Duyarlılığı
|
İkincil birimlerde değere yönelik olarak ondalık ayracından sonraki basamak sayısı için listeden bir değer seçin. |
|
|
Tolerans Duyarlılığı
|
İkincil birimlerde tolerans değerlerine yönelik olarak ondalık ayracından sonraki basamak sayısı için listeden bir değer seçin. |
| |
Duyarlılıkları modelle bağlantılandır
|
Alınan ölçümlendirmeler için, ikincil birimler için birim veya tolerans duyarlılığındaki değişiklikleri modelle parametrik olacak şekilde ayarlar. |
Bükülü liderler
|
Lider uzunluğu
|
Liderin düzeltilmiş kısmının uzunluğunu girin. |
|
Metne uzat
|
Lider omuzları, ölçümlendirme metni satırının sonuna kadar uzar. |
|
|
|
|
|
|
|
Ölçümlendirme birimlerini göster
|
Teknik resimlerde ölçümlendirme birimlerini göstermek için işaretleyin.
|
|
Varsayılan olarak parantezler ekle
|
Ölçümlendirmeleri parantez içinde görüntülemek için işaretleyin.
Rengi ayarlamak için öğesini seçin. Renk düzeni ayarları'nda, Ölçümlendirmeler, Alınmamış (Bağımlı) seçeneğini belirleyin.
|
|
Uzatma çizgilerinin arasına ortala
|
Ölçümlendirmeleri uzatma çizgileri arasına ortalamak için işaretleyin. Bu seçenek, Merkez Ölçümlendirme seçeneğini içeren PropertyManager'larda Merkez Ölçümlendirme'yi de  seçer.
Ölçümlendirme metnini uzatma çizgileri arasında sürüklediğinizde, ölçümlendirme metni uzatma çizgilerinin merkezleri arasında yerleşir.
|
|
Basit tolerans kutusunun içine öneki ekle
|
Bir önek belirttiğinizde tolerans kutularının içine bir metin öneki eklemek için işaretleyin.
|
|
İkili basit boyutu tek kutuda göster
|
Bir basit tolerans kutusuna ikili ölçümlendirmeler eklemek için işaretleyin.
|
|
Koparılmış görünümde ölçümlendirmeleri kopuk olarak göster
|
Koparılmış görünümler için ölçümlendirme çizgilerini koparmak üzere işaretleyin.
|
|
Güncellenen kuralları uygula
|
Bükülmüş liderlerin dikey hizalamasını, omuzlar, geometrik ölçeklendirme ve tolerans unsur kontrol çerçevesindeki ilgili ölçümlendirme metni satırında ortalanacak şekilde güncellemek için bu seçeneği belirtin. Bu seçenek uygulanana dek mevcut ölçümlendirmeler değişmeden görüntülenir. Uygulandıktan sonra seçenek artık kullanılamaz.
 |
| Önceki kurallar |
 |
| Güncellenen kurallar |
|
|

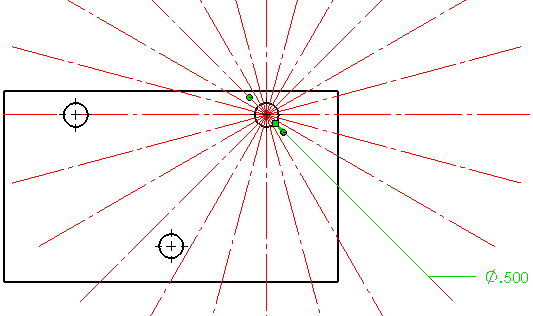

Yarıçap/Çap lider yakalama açısı
|
Çap, yarıçap veya pah ölçümlendirmelerini yarıçap konumları boyunca sürüklediğinizde kullanılan yakalama açısı aralıklarını değiştirin.
|
|
|
|
