| Çift model ölçümlendirmelerini eklerken ayıkla. |
Çift ölçümlendirmeler, model ölçümlendirmeleri eklendiğinde teknik resimlere eklenmez (varsayılan). Bu seçenek, Model Öğeleri PropertyManager'daki Yineleyen çiftleri ayıkla varsayılan ayarını belirler ve geçersiz kılar.
|
| Çift model notlarını eklerken ayıkla. |
Duplicate notes are not inserted into drawings when model notes are inserted (default). |
| Teknik resimlere almak için tüm parça/montaj ölçümlendirmelerini varsayılan olarak işaretle. |
Bir modele eklediğiniz her tür ölçümlendirmeyi Teknik Resim İçin İşaret olarak ekler. Ölçümlendirmeler, teknik resimlere model ölçümlendirmeleri eklendiğinde eklenir. Bkz. Model Öğeleri.
|
| Yeni teknik resim görünümlerini otomatik olarak ölçeklendir. |
Standart 3'lü Görünümler, seçilen kağıt boyutuna bakılmaksızın teknik resim çalışma sayfasına sığacak şekilde ölçeklendirilir. Bu ayar, garip ölçek değerleri oluşturabilir.
|
| Teknik resim görünümünü sürüklerken içeriğini göster. |
Model, bir görünümü sürüklerken görüntülenir. Temizlendiğinde, sürüklerken yalnızca görünüm sınırı gösterilir.
|
| Yeni detay dairelerini daire olarak görüntüle. |
Detay görünümler için yeni profiller daire olarak görünür. Temizlendiğinde, çizilen profiller görünür.
|
| Gizli objeleri seç. |
Gizli (kaldırılmış) teğet kenarları ve işaretçi gizli kenarların üzerinden geçirirken manuel olarak gizlediğiniz kenarları seçebilirsiniz.
|
| Teknik resimleri açarken otomatik güncellemeye izin ver. |
Teknik resim belgesi açılırken teknik resim görünümleri otomatik olarak güncellenir. Teknik resimleri daha hızlı açmak için bu seçeneği temizleyin. |
| Not/ölçümlendirme kesmesini devre dışı bırak. |

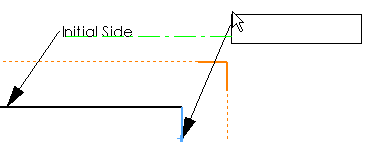

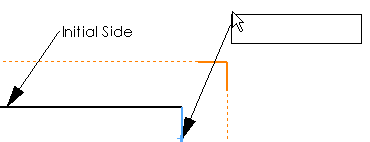

İşareti kaldırılmışsa, bir not veya ölçümlendirme eklediğinizde, diğer notlar veya ölçümlendirmelerle olan yatay veya dikey hizalamasını belirtmek üzere bir çizgi görünür.
İşaretli değilken
Seçili
|
| Sürüklerken notları birleştirmeyi devre dışı bırak. |
Disables the merging of two notes or a note and a dimension when dragged to one another. |
| Eşitlenmemiş baskı filigranı yazdır. |
SolidWorks Ayrılmış teknik resim - Eşitlenmemiş Baskı şeklinde bir filigran, teknik resim modelle eşitlenmemişse ayrılmış teknik resim çıktılarına basılır.
|
| Teknik resimlerde referans geometri adlarını göster. |
Referans geometri objeleri bir teknik resme alındığında bunların adları görünür.
|
| Görünüm oluşturmada bileşenleri otomatik olarak gizle. |
Yeni bir teknik resim görünümünde görünür olmayan bir montajın tüm bileşenleri gizlenir ve Teknik Resim Görünümü Özellikleri iletişim kutusunun Bileşeni Gizle/Göster sekmesinde listelenir. Bileşenler mevcuttur ve tüm bileşen bilgileri yüklenir. Bileşenler adları FeatureManager tasarım ağacında şeffaftır.
Gizli bileşenleri istediğiniz zaman gösterebilirsiniz. Bkz. Bileşeni Gizle/Göster.
Bir montajın bu alttan görünümü, tam olarak çevrelenmiş olan batarya bileşenlerini göstermektedir. Görünüm oluşturmada bileşenleri otomatik olarak gizle'yi seçtiğinizde, bataryalar gizlenir. Temizlendiğinde, bataryalar noktalı çizgilerle gösterilir.
İşaretliyken
 İşaretli değilken
|
| Çizim yay merkez noktalarını görüntüle. |
Çizim yay merkez noktaları, teknik resimlerde yaylar ve daireler için görüntülenir.
|
| Çizim obje noktalarını görüntüle. |
Çizim objelerinin uç noktaları, teknik resim çalışma sayfalarında ve teknik resim çalışma sayfası formatlarında doldurulmuş daireler olarak görüntülenir, fakat teknik resim görünümlerinde görüntülenmez.
|
| Geometrinin arkasına çizim tarama uygula. |
Seçiliyse, modelin geometrisi tarama üzerinde görüntülenir.
Seçili
 İşaretli değilken
|
| Çizim resimlerini çalışma sayfasında geometrinin arkasında göster |
Çizim resimlerini, teknik resim görünümleri için arka plan resimleri olarak görüntüler.
Arka plandaki çizim resmi
Arka planda olmayan çizim resmi
|
| Koparılmış görünümde kopsa çizgilerini yazdır. |
Kopmuş görünümler için, bir parçanın kenarının ötesine uzanan kopma çizgileri yazdırılır. |
| Teknik resimlerde gölgelenmiş ve taslak kalitesinde görüntüler için mozaik verileri kaydet. |
Temizlendiğinde, mozaik verileri, teknik resim belgelerinde gölgeli ve draft kalitesinde görünümlerle kaydedilmeyerek dosya boyutu küçültülür. Gerekirse, veriler model dosyasında okunur. Salt görüntülenir modda ve SolidWorks eDrawings'te, teknik resim görünümünde hiçbir şey görünmez. Yüksek kalite ve diğer görüntü tipleri bulunan teknik resimler için, mozaik verileri kullanılmaz; bu nedenle dosya boyutu küçültülemez. |
| Görünüm Paletini görünümlerle otomatik olarak doldur. |
Parçadan/Montajdan Teknik Resim Yap öğesine tıkladığınızda Görünüm Paletinde teknik resim görünümünü gösterir. İşareti kaldırıldığında, Model Görünümü PropertyManager'ı, teknik resim görünümleri ekleyebilmeniz için görünür. |
| Yeni çalışma sayfası eklendiğinde çalışma sayfası formatı iletişim kutusun göster. |
Yeni bir teknik resim çalışma sayfası eklediğinizde Çalışma Sayfası Formatı iletişim kutusunu görüntüler. |
| Boyutlar silindiğinde veya düzenlendiğinde (tolerans, metin ekle ya da kaldır, vs...) aralamayı azalt. |
Bir ölçümlendirmeyi sildiğinizde veya bir ölçümlendirmeden metin kaldırdığınızda kalan ölçümlendirmeler arasındaki aralığı otomatik olarak yeniden ayarlar. |
| Silinmiş ek, detay ve kesit görünümlerinden görünüm harflerini tekrar kullan. |
Reuses letters from deleted views (auxiliary, detail, section) in the drawing. |
| Malzeme listesinde miktar sütununun adını geçersiz kıl. |
Malzeme Listesi öğesindeki miktar için Kullanılacak ad öğesine girdiğiniz adı kullanır. |
| Detay görünüm ölçeği. |
Detay görünümler için ölçeklendirmeyi belirtir. Ölçek, detay görünümün oluşturulmuş olduğu teknik resim görünümünün ölçeğine göredir. Kaynak görünüm ölçeği 2:1 ise ve detay görünüm ölçeği 2X ise, ortaya çıkan detay görünüm ölçeği 4X olur.
|
| Revizyon olarak kullanılan uyarlanmış özellik. |
Özet Bilgi iletişim kutusunun Özel sekmesinde revizyon değeri olarak saklanan revizyon tabloları için bir özellik belirtir. Varsayılan Revizyon şeklindedir. |
| Klavye hareket artışı. |
Teknik resim görünümlerini, detaylandırmaları veya ölçümlendirmeleri taşımak (itmek) için ok tuşlarını kullandığınızda hareket birimi değerini belirtir. |
