Belge Özellikleri - Balonlar

Balon detaylandırmaları için belge düzeyinde draft ayarları belirtebilirsiniz. Bu ayarları PropertyManager'da geçersiz kılabilirsiniz. Tüm belge türlerinde kullanılabilir.

Bu sayfayı açmak için, bir teknik resim açıkken Seçenekler öğesini (Standart araç çubuğu) tıklayın, Belge Özellikleri sekmesini ve sonra da Detaylandırmalar > Balonlar'ı seçin.

Taban balon standardı

Taban balon standardı

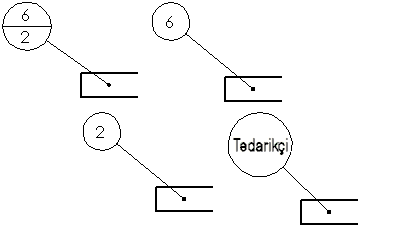

Üst Dairesel ayrım çizgisi balonlarının üst bölümü veya tüm diğer balon tipleri için, şunları seçin:
  • Metin
  • Öğe Numarası
  • Miktar
  • Uyarlanmış Özellikler
Üst tek ve yığılmış balonlara uygulanır.
Alt Dairesel ayrım çizgisi balonlarının alt bölümü için, şunları seçin:
  • Metin
  • Öğe Numarası
  • Miktar
  • Uyarlanmış Özellikler

Tek balon

Stil Sınırı olmayan balon metnini görüntülemek için Hiçbiri'ni seçin veya bir balon şekli seçin. Varsayılan Dairesel'dir.
Dairesel Üçgen
Altıgen Kutu
Baklava Beşgen
Dairesel Ayrım Çizgisi Bayrak - Beş Kenarlı
Bayrak - Üçgen Altı Çizili
Kare Kare Daire
Denetle Hiçbiri
Boyut Bir boyut (belirtilen karakter sayısı), Sıkı Sığdır'ı (metne otomatik olarak sığdırır) veya Özel Boyut'u (balon boyutunu siz belirlersiniz) seçin.

Yığılmış balonlar

Stil Bir balon şekli seçin.
Boyut

Bir boyut (belirtilen karakter sayısı), Sıkı Sığdır'ı (metne otomatik olarak sığdırır) veya Özel Boyut'u seçin (balon boyutunu siz belirlersiniz) seçin.

Otomatik balon yerleşimi

Bir yerleşim seçin:
  • Kare
  • Alt
  • Sol
  • Dairesel
  • Üst
  • Sağ
Kare yerleşim
