Otomatik Ölçümlendirme Düzeni PropertyManager'ı

Otomatik Ölçümlendirme Düzeni PropertyManager'ını açmak için, Otomatik Ölçümlendirme Düzeni'ni (DimXpert araç çubuğu) veya Araçlar > DimXpert > Otomatik Ölçümlendirme Düzeni öğesini tıklayın.

Ayarlar

Parça tipi

Prizmatik

Tolerans tipi olarak Geometrik seçeneği kullanıldığında, DimXpert delik ve yükseklikleri bulmak için konum toleransı uygular.

Detaylandırma görünümleri için boyut ölçümlendirmeleri açık liderlerle birlikte bilgi olarak görüntülenir

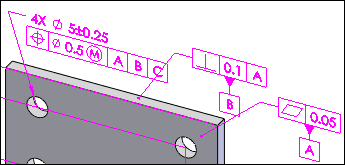

30 mm yükseklik ve bunları göstermek için kullanılan detaylandırma görünümüne uygulanan geometrik toleranslardaki farka dikkat edin.

Tornalanmış

Tolerans tipi olarak Geometrik kullanıldığında, DimXpert delik ve yükseklikleri bulmak için dairesel gezinti toleransı uygular.

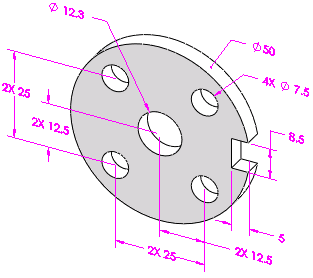

Detaylandırma görünümleri için boyut ölçümlendirmeleri eksene paralel doğrusal ölçümlendirmeler olarak görünür.



Tolerans tipi Boyut unsurlarının (delik tipleri, yuvalar, çentikler, genişlikler ve koniler), cepler ve yüzeylerin datum veya referans unsurlarına göre nasıl yerleştirileceğini kontrol eder.

Artı ve Eksi

DimXpert unsurları doğrusal artı ve eksi ölçümlendirmelerle yerleştirir.

DimXpert artı ve eksi modunda yüzey unsurlarına ölçümlendirme uygulamaz.



Artı ve Eksi ile Geometrik arasındaki temel fark, DimXpert'in dört delikli çoğaltmayı nasıl kontrol ettiği ve Geometrik modundayken datum unsurlarını ilişkilendirmek için nasıl tolerans uyguladığıdır.

Geometrik

DimXpert, eksenel unsurları konum ve dairesel gezinti toleranslarıyla yerleştirir. Cepler ve yüzeyler, yüzey profilleriyle yerleştirilir.

Konum ölçümlendirmelerini göstermek için, Seçenekler > Belge Özellikleri > DimXpert > Geometrik Tolerans öğesini ve ardından Temel ölçümlendirme oluştur öğesini seçmelisiniz.
Çoğaltma Ölçümlendirme Doğrusal veya polar artı ve eksi ölçümlendirme düzenleri uygulamanıza imkan sağlar.

Doğrusal

Tüm DimXpert unsurlarını uygunsa doğrusal artı-eksi ölçümlendirmeleri kullanarak, seçilen referans unsurlarına göre yerleştirir.

Polar

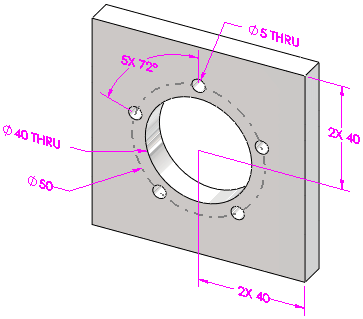

Cıvata dairesi tanımlayan eksenel unsurlar içeren DimXpert çoğaltma unsurlarına uygulayın.

Çoğaltma olarak tanınacak Minimum delik sayısı'nı ayarlayın.

Referans Unsurları (Artı ve Eksi için) / Datum Seçimi (Geometrik için)

Referans Unsurları Doğrusal artı ve eksi konum ölçümlendirmeleri oluşturmak üzere kullanmak için birden üçe kadar referans unsuru seçin. DimXpert, datum referans çerçevelerinin oluşturulmasına ilişkin ASME Y14.5.1M-1994'te tanımlanan kurallara göre referans unsurlarını doğrular. Örneğin, birbirine paralel iki düzlem seçildiğinde bir hata oluşur.
Datum Seçimi Geometrik toleranslar oluştururken kullanılacak birincil datumu ve opsiyonel olarak ikincil ve üçüncül datumları seçin. DimXpert, datum dizisini ASME Y14.5.1M-1994'e göre doğrular.

Desteklenen referans veya datum unsurları:

  • Yükseklik
  • Silindir
  • Basit Delik
  • Çentik
  • Düzlem
  • Yuva
  • Genişlik
  • Koni

Kapsam

DimXpert'in ölçümlendirme ve tolerans için hangi unsurları dikkate aldığını kontrol eder.
Tüm unsurlar Ölçümlendirme ve toleransları tüm parçaya uygular. DimXpert, Unsur Filtreleri altında listelenen unsurların yanı sıra Unsur Filtreleri altında listelenmeyenler de dahil daha önce tanımlanmış tüm unsurları dikkate alır.
Bu seçenek en çok, basit parçalar ve tüm ölçümlendirme ve toleransların tek bir datum referans çerçevesine veya orijine bağlı olduğu parçalar için kullanışlıdır.
Seçilen unsurlar Amaç seçilen unsurların tolerans ve ölçümlendirmesinin yapılmasıdır.
Bu seçenek birden çok datum düzeni olan veya unsurların farklı orijinlerden ölçümlendirilmesini gerektiren karmaşık parçalar için kullanışlıdır.

Unsur Filtreleri

Kapsam altından Tüm unsurlar seçildiğinde DimXpert'in hangi unsurları tanıyacağını ve ölçümlendirme ve tolerans için dikkate alacağını kontrol eder.
  • Unsurların işareti kaldırıldığında bu tipler daha sonra tanınmaz. Örneğin, parçada DimXpert ölçümlendirmesi veya toleransı yoksa ve Düzlem işaretini kaldırırsanız, DimXpert düzlem unsurlarına tolerans ya da ölçümlendirme uygulamaz ve yuva veya çentik gibi karmaşık bir unsur tipi türetmek için düzlemsel yüzler kullanmaz. Ancak, parçada daha önceden varolan düzlem unsurları varsa, DimXpert, Düzlem'i işaretleseniz de işaretlemeseniz de ölçümlendirme ve tolerans için bu unsurları hesaba katar.
  • Unsurların işareti kaldırıldığında bu tipler daha sonra unsur veya çoğaltma unsuru olarak tanınmazlar. Örneğin, Basit delik işaretini kaldırırsanız, basit delik çoğaltmalarına tolerans veya ölçümlendirme uygulanmasını engellersiniz.
Tüm Filtreleri İşaretle
Tüm Filtrelerden İşaretleri Kaldır

Örnekler

Birbirine dik üç düzlem en yaygın örnektir ve sağlam bir orijin sağlar.
Bu düzlem ve yükseklik kombinasyonu bu tip simetrik tornalanmış parçalarda çok işe yarar.
Parça işlevinde unsurları seçtiğiniz sırayı temel almanız gerekir.

Örneğin, bu iki parçalı montajı ele alırsak işlevsel gereksinimler şunlardır:

Montaj İlişkisi

Kapağın, aynı hizaya getirilerek levhanın girintili düzlemine oturması (montaj ilişkisi) gerekir.

Konumlandır

Kapağın daha geniş olan dış çapının levhada karşılık gelen çapla ortalanması (konumlandırılması) gerekir

Hizala

Kapağın küçük yarıçapının levhada karşılık gelen yarıçapa yönlendirilmesi (hizalanması) gerekir.

Bu parametreler doğrultusunda, kapağa otomatik ölçümlendirme düzenleri uygularken datumları şu şekilde ayarlayın:

Birincil Datum (A)

Montaj ilişkisi unsuru

İkincil Datum (B)

Konumlandırma unsuru

Üçüncül Datum (C)

Hizalama unsuru

Bu ayarlar gösterilen sonuçları ortaya çıkarır.
