DimXpert Boyut Ölçümlendirmesi Seçenekleri

Bu seçenekler, Boyut Ölçümlendirme ve Otomatik Ölçümlendirme Düzeni araçlarıyla oluşturulan ölçümlendirmeler de dahil yeni oluşturulan boyut ölçümlendirmelerine uygulanacak tolerans tipi ve değerlerini tanımlar.

Bu seçenekler daha önceden varolan unsurları, ölçümlendirmeleri veya toleransları etkilemez.

Boyut ölçümlendirmesi seçenekleri şunlardır:

Çap (yükseklik, silindir, düz havşa deliği, konik havşa deliği ve basit delik)
Havşa çapı (düz havşa deliğinin havşa bölümü)
Konik havşa çapı
Konik havşa açısı
Uzunluk - yuva/çentik

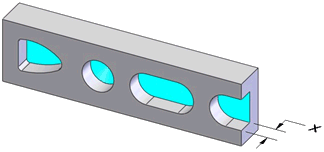

Genişlik - yuva/çentik/genişlik
Derinlik (düz havşa, düz havşa deliği, konik havşa, çentik, cep, basit delik, yuva)
Radyus çapı
Pah
Kesişim dairesi

Tolerans Tipi Seçenekleri

Simetrik Değer artı ve eksi olarak yorumlanır
Çift Taraflı Değerler, unsurun nominal boyutuna eklenir veya çıkarılır
Blok Ondalık basamak sayısı
Genel
Blok veya Genel, DimXpert Yöntemi olarak Blok Toleransı veya Genel Tolerans seçiminize bağlı olarak görüntülenir. Bkz. Araçlar > Seçenekler > Belge Özellikleri > DimXpert.
