Alınan parçaların bütünlüğünü doğrulayın.Alınmış parçalar veya SolidWorks parçalarında, geçerlilik denetimi olarak Ölçek aracını kullanabilirsiniz. |
Alınan unsurlardaki boşlukları ve hatalı yüzleri tanılamak ve onarmak için Alma Tanılaması
 (Araçlar araç çubuğu) öğesini kullanın.Alınan unsurlardaki kısa kenarları onarmak için Kenarları İyileştir
 öğesini kullanın.
Alınan modeli incelemek için Denetleme tool aracını kullanın.
Daha büyük eksiklikleri olan modeller için SolidWorks uygulamasında Dolgu Yüzeyi ve Yüzü Değiştir gibi başka araçlar da bulunur.
|
| Yüz çiftleri arasında teğetliği sağlayın. |

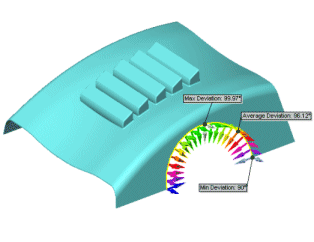

Sapma Analizi
 aracıyla açıyı hesaplayın ve yüzler arasındaki sınırı ölçün. Analiz kenarlar boyunca seçtiğiniz örnek nokta sayısını temel alır.
|
| Model geometrisinin kalıptan çıkmayı engelleyen alanlarını bulun. |
Ters Açı Analizi
 aracıyla model geometrisindeki sorunlu alanları saptayın. |
| Örülü yüzler işleminin neden başarısız olduğunu belirleyin. Bazı karmaşık modeller, doğru yüzey alanlarına yüz değiştirmeyle birlikte dolgu yüzeyi gibi modelleme teknikleri kullanmanızı gerektirebilir. Bu yüzeyleri ördüğünüzde yüzeyler arasındaki boşluklar veya çakışma nedeniyle başarısız olabilir.
|
Modeli incelemek için Denetleme aracını kullanın. Ayrıca alınan veriyi incelemek için de katılarda Denetleme aracını kullanabilirsiniz.
|
