Montajlarda Kaynak Parçaları

Montajlara basitleştirilmiş kaynak parçaları ekleyebilirsiniz. Basitleştirilmiş kaynak parçaları, kaynak parçalarının hafif, basit bir temsilini sağlar.

Önceki SolidWorks sürümlerinde, kaynak parçalarını montajın bileşenleri olarak ekliyordunuz. Bu yöntem artık desteklenmemektedir. Ancak yine de var olan kaynak parçası bileşenlerini düzenleyebilirsiniz.

Bir montaja kaynak parçası eklemek için, aşağıdakilerden birini yapın:

  • Montaj Unsurları öğesine (CommandManager'da Montaj sekmesi) tıklayın ve Kaynak Parçası öğesine tıklayın.
  • Ekle > Montaj Unsuru > Kaynak Parçası öğesine tıklayın.
  • Kaynak Parçası simgesine (Kaynaklı Montajlar araç çubuğu) tıklayın.

Kaynak parçaları hakkında daha fazla bilgi için, bkz. Kaynak Parçaları.

Teknik resimlerde kaynak tabloları hakkında daha fazla bilgi için, bkz. Kaynak Tabloları.

Montajlardaki kaynak parçaları için dikkate alınması gereken noktalar:

  • Kaynak parçasında yalnızca iki bileşen bulunabilir (üç veya daha fazla bulunamaz). Örneğin, bu montajda, çubuğu iki levhaya kaynak yapmak için, iki kaynak parçasına ihtiyacınız vardır.
    İlk kaynak parçası: İkinci kaynak parçası:

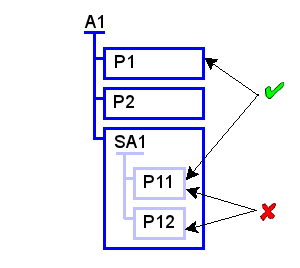

  • Yalnızca üst seviye bileşenlere (parçalar veya alt montajlar) kaynak parçalar ekleyebilirsiniz. Örnek: Bir montaj iki parça (P1 ve P2) ve bir alt montaj (SA1) içerir. Alt montaj iki parça (P11 ve P12) içerir.
    • P1 ile P11 arasında bir kaynak parçası ekleyebilirsiniz, çünkü onu üst seviye parça ile üst seviye alt montaj arasına eklersiniz.
    • Aynı alt montajın bileşenleri oldukları için, P11 ile P22 arasına bir kaynak parçası ekleyemezsiniz. Kaynak parçasını eklemek için alt montaj belgesini açın.
  • Hafif bileşenler arasına kaynak parçaları ekleyebilirsiniz. Kaynak parçaları grafik alanında FeatureManager tasarım ağacındaki Kaynak Klasörü'nde normal şekilde görüntülenir.
    Alt montaj hafifse, onun içindeki kaynaklar grafik alanında veya FeatureManager tasarım ağacında görüntülenmez.
