Sac levha parçalarındaki loft ile büküm, bir loft ile bağlanmış iki açık profil çizimini kullanır. Taban Flanşı unsuru, Loft ile Bükme unsuru ile kullanılmaz.
|
|

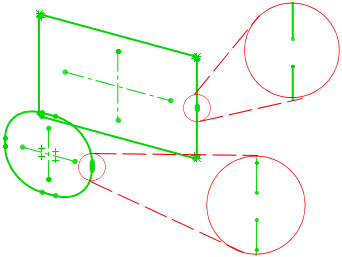

| İki açık profil çizimi ile başlayın. |
Katı unsur oluşturmak için Loft ile Bükme'yi kullanın. |
|
| Loft ile bükme tamamlandı. |
Loft ile bükmenin özellikleri:
- Aynalanamaz.
- Şunları içeren iki çizim gerektirir:
- Keskin kenarlı olmayan profilleri açın.
- Yassı çoğaltma doğruluğunu sağlamak için hizalanmış profil açıklıkları.
- Her çizimdeki profil segmentleri aynı tiptedir.
Çizimlerin paralel düzlemlerde olmaları gerekmez. Fakat, büküm çizgileri yassı çoğaltmada, yalnızca paralel düzlemlerde olduklarında görünürler. Büküm çizgileri geçerli ve loftlu büküm geometrisine uygulanabilir ve artırmalı basım ile üretilebilir.
- K-faktörü loft ile yapılan bükümlerin yassı çoğaltmalarına sadece söz konusu loftlu bükümler aşağıdaki koşullara uygun çizimlerden oluşturulmuşsa uygulanır:
- İki çizimin düzlemleri paraleldir.
- Çizimlerde bulunan doğrusal ve doğrusal olmayan kesit sayısı eşittir
- İlk çizimdeki her doğrusal çizim kesiti için, ikinci çizimde karşılık gelen bir paralel çizim kesiti bulunmalıdır
- İlk çizimdeki doğrusal olmayan her çizim kesiti için, ikinci çizimde karşılık gelen ve bitiş teğetleri ilk çizimin doğrusal olmayan kesitiyle aynı yönde olması gereken, doğrusal olmayan bir çizim kesiti olmalıdır.

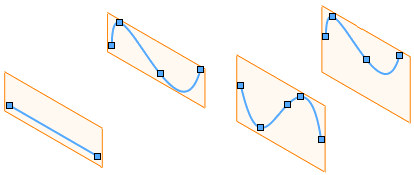

K faktörünün uygulandığı geçerli çizim çiftleri:

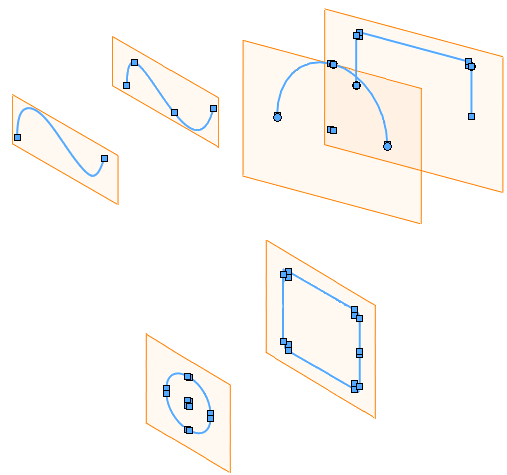

K faktörünün uygulanmadığı geçersiz çizim çiftleri:
