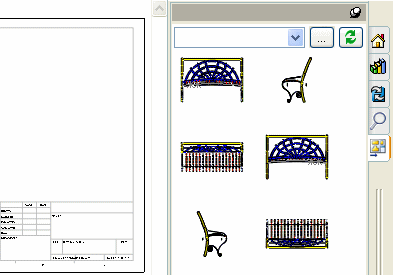

Teknik resme önceden belirlenmiş bir veya daha fazla görünümü hızla eklemek için, Görev Bölmesinde bulunan Görünüm Paletini
kullanın. Standart görünümler, detaylandırma görünümleri, kesit görünümleri ve seçili modelin yassı çoğaltmalarının (sac levha parçalar) görüntülerini kapsar. Teknik resim çalışma sayfası üzerine görünümleri sürükleyerek bir teknik resim görünümü de oluşturabilirsiniz. Her görünüm bir model görünümü olarak oluşturulur.
Palet görünüm oryantasyonları, sekiz standart oryantasyonu (*Ön, *Sağ, *Üst, *Arka, *Sol, *Alt, *Geçerli ve *İzometrik) ve parça veya montajdaki tüm özel oryantasyonları temel alır. Görünümü yerleştirdikten sonra, bundan görünümleri katlayabilir veya yansıtabilirsiniz.
Bir görünümü kullandığınızda bu görünüm paletten kaldırılır.
Görünüm Paleti, aşağıdakileri yaptığınızda doldurulur:
- Parça/Montajdan Teknik Resim Oluştur'a
tıklayın.
- Görünüm Paletinden bir belge taradığınızda.
- Görünüm Paletinde açık belgelerin listesinden seçim yaptığınızda.
Tipik olarak 200'den fazla bileşen içeren büyük montajlarda, Görünüm paleti doldurulmaz. Bir teknik resme bir model görünümü eklemek için öğesini kullanın.
Görünüm Paleti AutoCAD® 2002 - 2008'i destekler.
