Resmi vektör verilerine dönüştürmek için:
- Açık bir çizimde, Çizim Resmi'ni
(Çizim araç çubuğu) veya öğesini tıklayın.
- İletişim kutusunda, resim dosyasına gidin ve Aç'ı tıklayın.
Resim eklenir.
- Özellikleri Çizim Resmi PropertyManager'ın ilk sayfası'nda gerektiği gibi ayarlayın.
- Çizim Resmi PropertyManager'ının ikinci sayfasını görüntülemek için
öğesini tıklayın.
- Takip Ayarları altında:
- Resim Tipi için bir araç seçin.

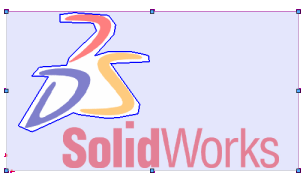

- Seçim araçları için bir araç seçin ve takip etmek istediğiniz resmin etrafında bir sınır oluşturun.
- Takibe başla'yı tıklayın.

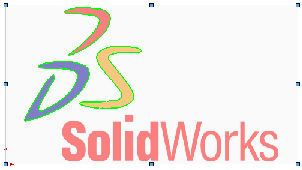

- Önizleme Ayarları altında, Kaynak resmini göster ve Takip edilen geometriyi göster'i temizleyerek veya seçerek kaynak ve takip resimlerini izole edin ve doğrulayın.
- Takibe Başla altında kaydırıcıları ayarlayın.
Aşağıdakilere dikkat edin:
- Kaydırıcılar kaynak resmi kontrol eder.
- Renk toleransı ve Tanıma toleransı kaydırıcıları dinamiktir.
- Renk kesinliğini artırmak ve renk sapmasını azaltmak için Renk toleransı'nı sola doğru ayarlayın.
- Takibin kaynak geometriyi izleme kesinliğini artırmak için Tanıma toleransı'nı sola doğru ayarlayın.
- Uygula'yı tıklayın.

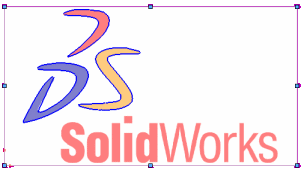

Çizimi oluşturduğunuzda yalnızca vektör çizim elemanlarının görüntülenmesi için Kaynak resmi göster'i temizleyebilirsiniz.
- Çizimi oluşturmak için
öğesini tıklayın.
- Tek tek spline segmentlerini seçin ve bunların şeklini gerektiği gibi ayarlayın.
