Sınırlandırma Kutuları Oluşturma

Sınırlandırma kutusu oluşturmak için:

  1. FeatureManager tasarım ağacında kesim listesi öğeleri olan bir parça açın.



  2. FeatureManager tasarım ağacında:
    1. Kesim listesi FM_CutList_NeedsUpdate.gif öğesini sağ tıklayın ve Güncelleştir'i tıklayın.
    2. Kesim listesi FM_Weldment_Table.gif öğesini sağ tıklayın ve Sınırlandırma Kutusu Oluştur'a tıklayın.

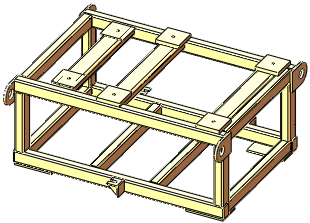

      Modeldeki her kesim listesi öğesi için sınırlandırma kutusu oluşturulur fakat bu sınırlandırma kutuları grafik alanında gizlenirler.

    3. Kesim listesi FM_Weldment_Table.gif öğesini genişletin.
    4. Kesim-Listesi-Öğesi FM_folder.gif içinde, Sınırlandırma-Kutusu_Kesim-Listesi-Öğesi FM_3D_Sketch_Hidden.png öğesine ve Göster'e menu_Show_Hide.gif tıklayın.

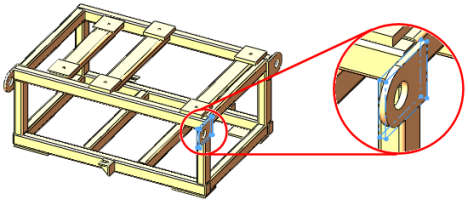

    5. Sınırlandırma-Kutusu_Kesim-Listesi-Öğesi FM_3D_Sketch.gif öğesine tekrar tıklayın.

      Sınırlandırma kutusu görüntülenir.

    6. Bir Kesim Listesi Öğesi'ne FM_folder.gif sağ tıklayın ve Özellikler'i tıklayın.

      Kesim Listesi Özellikleri iletişim kutusu 3B Sınırlandırma Kutusu Kalınlığı, 3B Sınırlandırma Kutusu Genişliği, 3B Sınırlandırma Kutusu Uzunluğu ve 3B Sınırlandırma Kutusu Hacmi'ni görüntüler. Bir teknik resim oluşturursanız, malzeme listesinde bu değerler görünür.

    7. Tamam'ı tıklayın.
