Makinalama İşlemlerini Düzenle

Üretim işlemlerini Maliyet şablonunda veya CostingManager'da düzenleyebilirsiniz.

Tüm işlemler için maliyeti geçersiz kılma uygulayabilirsiniz.

eğer Maliyet şablonunu düzenlerseniz, tüm parçalar etkilenir. Eğer CostingManager'ı düzenlerseniz, yalnızca geçerli parça etkilenir.

Basit delikleri dairesel frezelenmiş ceplere dönüştürebilir ve dairesel frezelenmiş cepleri deliklere geri döndürebilirsiniz. Dairesel frezelenmiş cepleri deliklere döndürürken, makineleme şablonunda delik çapına eşit ya da dairesel frezelenmiş cep çapıyla arasında en fazla %10 fark bulunan bir matkap çapı tanımlamanız gerekir. Tam matkap aracı boyutu şablonda tanımlı değilse Maliyet aracı delik çapıyla arasında en fazla %10 fark bulunan bir matkap aracı bulmayı dener. CostingManager araç boyutu delik boyutuyla eşleşmediğinde sizi uyarır.
Diş açma ya da düz havşa delikleri gerektiren delikleri dönüştüremezsiniz.

Makinalama işlemini CostingManager'da düzenlemek için:

  1. Bir öğeyi CostingManager'da genişletin.

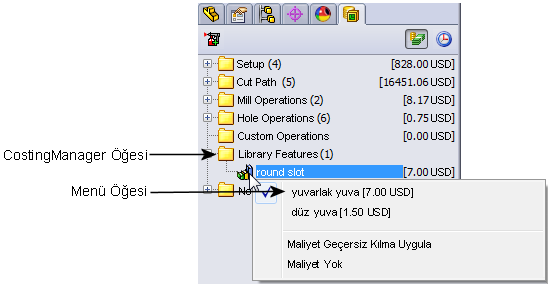

  2. Şunlardan birini sağ tıklayın. Örneğin:



CostingManager Öğesi Menü Öğesi Tanım
Kurulum FM_folder.gif klasörü Kurulum Maliyeti Seç Mevcut bir kurulum maliyetini KurulumFM_folder.gif klasörüne ekler.
  Kurulum Maliyeti Ekle Kurulum FM_folder.gif klasöründe KurulumnCosting_Setup_Cost.gif adında yeni bir kurulum maliyeti oluşturur.
  Kurulum İşlemi Ekle Kurulum FM_folder.gif klasöründe Kurulum İşleminsetup_operation_folder.gif adında yeni bir kurulum işlemi oluşturur.
Kurulum FM_folder.gif klasöründeki öğeler Şuraya Taşı Bir makinalama işlemini bir kurulumdan ötekine taşır.
  Yeni Kurulum İşlemi Seçili üretim işlemi için yeni kurulum oluşturur.
Kesim Yolu FM_folder.gif klasöründeki öğeler Kesme makinaları şablonda tanımlı Farklı bir kesim aleti ayarlar.
Freze İşlemleri FM_folder.gif klasöründeki öğeler Şuraya Taşı Bir freze işlemini bir kurulumdan ötekine taşır
  İşlem Ekle Yarı ince işleme ve ince işleme gibi işlemler ayarlar.
  Matkaba Geç Frezeleme işlemini delme işlemine dönüştürür. Bu matkap deliklerinden dönüştürülmüş olan dairesel frezelenmiş cepler için kullanılır. Ayrıca, dairesel frezelenmiş cep unsurunu Delik İşlemleriFM_folder.gif klasörüne sürükleyebilirsiniz.
  Şablonda tanımlı freze makineler Farklı boy bir kesme aracı ayarlar.
Delik İşlemleri FM_folder.gif klasöründeki öğeler İşlem Ekle Bir işlem ekler ve o işlem içi bir alet ayarlar çünkü delik şablonda tanımlanandan fazla işlem gerektirebilir. Örneğin, sadece delik delmek yerine, deliği delip raybalayabilirsiniz.
  Frezeye Geç Delme işlemini (basit matkap deliği) frezeleme işlemine dönüştürür. Ayrıca, basit delik unsurunu Freze İşlemleriFM_folder.gif klasörüne sürükleyebilirsiniz.
  Şuraya Taşı Bir delik işlemini bir kurulumdan ötekine taşır.
  Şablonda tanımlanan kesme aletleri Farklı bir kesme aleti ve boyu ayarlarç
  Şablonda tanımlanan delik makinaları Farklı boy bir kesme aracı ayarlar.
Özel İşlemler FM_folder.gif klasörü Özel İşlem Oluştur Yeni özel işlem oluşturur.
Özel İşlemler FM_folder.gif klasöründeki öğeler Özel İşlemi Düzenle Özel bir işlemi düzenler.
  Özel İşlemi Kaldır Öğeyi Özel İşlemlerFM_folder.gif klasöründen kaldırır.
Kitaplık Unsurları FM_folder.gif klasöründeki öğeler Şablonda tanımlanan kitaplık unsurları Otomatik olarak seçilenin yerine farklı bir kitaplık unsuru ayarlar.
