Datum Unsuru PropertyManager'ı

PropertyManager datum unsuru sembollerinin özelliklerini kontrol eder.

Datum eklemek için aşağıdakilerden birini yapın:
  • Parçalar için DatumTool_Datum_DimXpert.gif (DimXpert araç çubuğu) veya Araçlar > DimXpert > Datum öğesini tıklayın.
  • Teknik resimler için Datum UnsuruTool_Datum_Feature_Annotation.gif (Detaylandırma araç çubuğu) veya Ekle > Detaylandırmalar > Datum Unsuru Sembolü öğesini tıklayın.

Stil

Stil öğesini tanımlayın.

Etiket Ayarları

Etiket PM_Datum_Feature_Label.gif. Metin datum unsuru kutusunda görünür.

Lider

Belge stilini kullan. Belge stili Belge Özellikleri > Datumlar'da belirlenen ayarları takip eder. Farklı bir kutu ve iliştirme stili seçmek için işaretini kaldırın. Her kutu stilinin farklı bir grup iliştirme stili vardır.

PM_Datum_Feature_Square.gif Kare: PM_Datum_Feature_Round.gif Yuvarlak (GB): Örnek Yuvarlak stili:
PM_datum_feature_leader_OFF.gif Lider Yok PM_Datum_Feature_Perpendicular.gif Dik datum_feature_symbol_round.gif
PM_datum_feature_leader_ON.gif Lider PM_Datum_Feature_Vertical.gif Dikey
PM_Datum_Feature_Filled.gif Dolu Üçgen PM_Datum_Feature_Horizontal.gif Yatay
PM_Datum_Feature_FilledShoulder.gif Yarım Paso Dolu Üçgen
PM_Datum_Feature_Empty.gif Boş Üçgen
PM_Datum_Feature_EmptyShoulder.gif Yarım Paso Boş Üçgen
PM_LEADER_LEFT.gif Soldaki Lider
pm_leader_right.gif Sağdaki Lider
PM_LEADER_NEAREST.gif En Yakındaki Lider

Omuz seçenekleri sembole bir büküm ekler. Omuz bükümü iliştirme kenarına göre her zaman yatay veya dikeydir. Dairesel bir kenara sembol eklerseniz Omuz seçenekleri otomatik olarak seçilir.

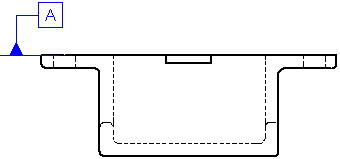

Düzlemsel yüzeylere uyguladığınız datum unsuru simgeleri için liderler kullanabilirsiniz.

datum-feature-sym-leader.gif datum-feature-sym-no-leader.gif
Lider Lider Yok

Metin

İmleci metin alanına getirin. Sembol Kitaplığı'na erişmek için Daha çok'u tıklayın.

Lider/Çerçeve Stili

Belge görünümünü kullan:
  • Belge Özellikleri > Datumlar'da konfigüre edilen stil ve kalınlığı kullanmak için seçin.
  • Stili tools_options_frameleaderstyle.gif veya kalınlığı tools_options_frameleaderthickness.gif ayarlamak için temizleyin.

Katman PM_Layer.gif

Adlandırılmış katmanlar bulunan teknik resimlerde bir katman seçin.
