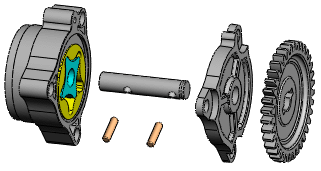

Bir Patlatılmış görünüm montaj bileşenlerini yayılmış olarak, ama birbirlerine nasıl uydukları anlaşılabilir şekilde gösterir.
Grafik alanında parçaları seçip sürükleme yoluyla, bir veya daha fazla patlatma adımı oluşturarak patlatma görünümleri oluşturabilirsiniz. Patlatma görünümlerinde aşağıdakileri yapabilirsiniz:
- Patlatılmış bileşen yığınlarını (donanım, pullar ve benzeri) eşit aralıklarla yerleştirmek.
- Bir başka bileşenin var olan patlatma adımlarına yeni bir bileşen eklemek. Bu, zaten bir patlatma görünümü olan bir montaja yeni bir parça eklediğinizde kullanışlıdır.
- Eğer bir altmontajın patlatılmış görünümü varsa, o görünümü üst düzey bir montajda kullanabilirsiniz.
- Bileşen ilişkilerini göstermek için patlatma çizgileri eklemek.
Bir montaj patlatılırken montaja montaj ilişkileri ekleyemezsiniz.
