Eğriden eğriye deformasyon başlangıç eğrilerinden hedef eğrilere geçen karmaşık şekilleri deforme etmenin kesin bir yöntemidir. Başlangıç ve hedef eğrileri, yüzlerin kenarları, yüzeyler ve kesit eğrileri veya serbest çizilmiş eğriler olabilir.
Örnek: Deformasyon - Eğriden Eğriye
Örnek: Deformasyon - Birden Fazla Eğri ve Kenar Kümesini Kullanarak Eğriden Eğriye
Hedef eğri bir yüz veya yüzey kenarıysa, konum devamlılığı (keskin geçiş) veya teğetlik (pürüzsüz geçiş) kullanarak model deformasyonunun başlangıç kenarlarını eşleştirebilirsiniz.
|
|

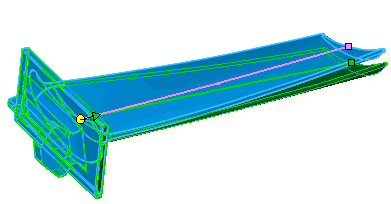

Deformasyon Konumu Devamlılığı Örneği
|
| Bitişik sınırlarda konum devamlılığı keskin kenarlarla sonuçlanır. Şekil Seçenekleri altından Eşleştir için Hiçbiri'ni seçin. |
|
|

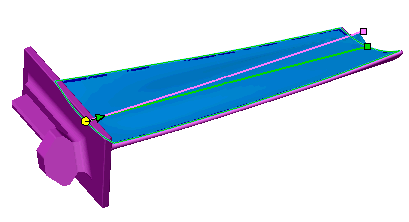

Deformasyon Teğet Devamlılığı Örneği
|
| Bitişik sınırlardaki teğet devamlılığı pürüzsüz geçişlerle sonuçlanır. Şekil Seçenekleri altından Eşleştir için Yüzey Teğeti'ni seçin. |
Eğriden eğriye deformasyon unsurlarını denetleyen PropertyManager seçenekleri aşağıdaki açıklanmıştır. Daha fazla eğriden eğriye deformasyon örneği için Eğriden Eğriye Deformasyon Örnekleri'ne bakın.
Eğrileri Deforme Et
|
Başlangıç Eğrileri
|
Deformasyon unsurunun başlangıç eğrilerini belirler. Bir veya daha çok bağlantılı eğriyi veya kenarı bir küme olarak seçin. Bunlar tekil eğriler veya bitişik kenar veya eğri kümeleri olabilir. |
|
Hedef Eğriler
|
Deformasyon unsurunun hedef eğrilerini belirler. Bir veya daha çok bağlantılı eğriyi veya kenarı bir küme olarak seçin. Bunlar tekil eğriler veya bitişik kenar veya eğri kümeleri olabilir. |
| |
Küme[n]
|
Değiştirmek amacıyla küme eklemenizi  , çıkarmanızı  ve kümeler arasında dolaşmanızı  sağlar. Eğriler bir modelin parçası (kenarlar veya kesit eğrileri) veya ayrı çizimler olabilir. |
| |
Önizlemeyi göster
|
Tel kafes (işareti kaldırıldı) veya gölgeli (seçildi) görünümler kullanarak sonuçların önizlemesini sunar. Büyük ve karmaşık modellerde performansı yükseltmek için tüm seçimlerinizi yapana kadar bu seçeneği seçmeyin. |
Deformasyon Bölgesi
Modelin geometrisine ve istenen sonuçlara göre,
Sabit Eğriler/Kenarlar/Yüzler
,
Deforme edilecek gövdeler
ve
Deforme edilecek ek yüzler
seçeneklerinin herhangi bir kombinasyonunu kullanabilirsiniz. Seçilen seçenekler çakışırsa seçilen son obje daha önce seçilen, çakışan objeyi geçersiz kılar. Örneğin, deforme etmek için önce bir yüz belirleyip ardından yüzü sabit olarak belirlediyseniz yüz sabit olur.
Şekil Seçenekleri
| |
Katılık
|
Deformasyon işleminde deformasyon şeklinin sertliğini kontrol eder. Deformasyon Bölgesi altındaki seçeneklerle herhangi bir katılık seviyesini birleştirebilirsiniz. Sabit Eğriler/Kenarlar/Yüzler'i kullandığınızda katılığın etkileri genellikle daha belirgindir.
Örnek: Deformasyon - Eğriden Eğriye Şekil Katılığı Seviyeleri
Üç katılık seviyesi bulunur:
|
Katılık - Minimum
|
En düşük miktarda sertlik.
|
|
Katılık - Orta
|
Orta miktarda sertlik.
|
|
Katılık - Maksimum
|
En büyük miktarda sertlik.
|
|
|
Şekil doğruluğu
|
Yüzey kalitesini kontrol eder. Yüksek eğrilik alanlarında varsayılan kalite yetersiz olabilir. Kaydırıcıyı sağa sürükleyerek doğruluğu artırdığınızda deformasyon unsurunun başarı oranını artırabilirsiniz. Kaydırıcıyı yalnızca gerektiği kadar hareket ettirin çünkü yüzey doğruluğunun artırılması performansı düşürür.
Örnek: Deformasyon - Eğriden Eğriye Şekil Doğruluğu
|
|
Ağırlık
|
(Sabit kenarlar seçildiğinde ve Tektip'in işareti kaldırıldığında kullanılabilir.) İki seçenek arasındaki etki derecesini denetler:
|
Sabit kenarlar
|
Deformasyonu, Sabit Eğriler/Kenarlar/Yüzler altında belirttiğiniz objelere doğru ağırlıklandırır.
|
|
Hareketli eğriler
|
Deformasyonu, Eğrileri Deforme Et altında Başlangıç Eğrileri ve Hedef Eğriler olarak belirttiğiniz kenarlara ve eğrilere doğru ağırlıklandırır.
|
Örnek: Deformasyon - Eğriden Eğriye Ağırlık Değeri
|
| |
Sınırı koru
|
Sabit Eğriler/Kenarlar/Yüzler
için seçilen sınırların sabitlenmesini sağlar. Deformasyon bölgesini değiştirmek, yalnızca ek yüzleri seçmek veya sınırların taşınmasına izin vermek için Sınırı koru seçeneğinin işaretini kaldırın. Örnek: Deformasyon - Eğriden Eğriye Sınırı Koruma
|
| |
Yalnız ek yüzler
|
(Sınırı koru'nun işareti kaldırıldığında kullanılabilir). Deformasyonun sadece Deforme edilecek ek yüzler
için seçilen yüzleri etkilemesini sağlar. Kalan yüzler esas olarak ek yüzlerle eşleşmek için ekstrüze edilir.
Örnek: Deformasyon - Eğriden Eğriye Yalnız Ek Yüzler
|
| |
Eşleştir
|
Deformasyon yüzeylerini veya yüzlerini, aşağıdaki üç koşulu kullanarak hedef yüzeyle ve yüz kenarlarıyla eşleştirmenizi sağlar.
|
Hiçbiri
|
Hiçbir eşleştirme koşulu uygulanmaz.
|
|
Yüzey teğeti
|
Yüzün hedef kenarlarını ve yüzeyleri pürüzsüz bir geçişle eşleştirir.
|
|
Teğeti Ters Çevir
|
Yüzeyin veya yüz geçişinin hedef eğrilerden veya kenarlardan yönünü değiştirir.
|
Örnek: Deformasyon - Eğriden Eğriye Eşleştirme Seçenekleri
Örnek: Deformasyon - Eğriden Eğriye - Eğri Yönü
|
