Başlangıç ve Bitiş Sınırlandırmaları ile Loft

Çizimler, yüzler veya yüzeylerin kenarları arasındaki bir loftun teğet büyüklüğünü ve yönünü denetleyebilirsiniz.

Kılavuz eğriler kullanırken kenar teğetliğini Kılavuz teğetlik tipi altında Yüze Teğetlik'i seçerek de kontrol edebilirsiniz.

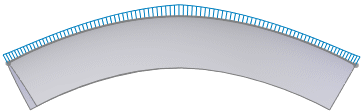

Kenar teğetliği ile loft uygulanmadı	Kenar teğetliği ile loft uygulandı

Başlangıç/Bitiş Sınırlandırmalarını denetlemek için:

1. Bir loft oluşturun.
2. PropertyManager'da, Sınırlandırma Başlat/Bitir altında, Sınırlandırma Başlat ve Bitir'deki şu teğetlik tiplerinden birini seçin:

   Seçenek	Tanımlama
   Varsayılan	İlk ve son profil arasında basılmış bir parabol yakınsar. Bu parabolün teğetliği loft yüzeyini sürer, bu da eşleşme koşulları belirlenmediğinde daha tahmin edilebilir ve doğal bir yüzey ortaya çıkarır.
   Hiçbiri	Teğetlik sınırlaması uygulanmaz.
   Yön Vektörü	Yön vektörü olarak kullanılan seçili objeye göre bir teğetlik kısıtlaması uygular. Bir Yön Vektörü seçin. Başlangıç sınırlaması olarak kullanılırsa, Yön Vektörü'nü tanımlamak için bir düzlem (açılır FeatureManager tasarım ağacını kullanarak) veya doğrusal kenar ya da eksen seçin.
   Profile Dik	Başlangıç veya bitiş profiline dik bir teğetlik sınırlaması uygular.
   Yüze Teğetlik	(Mevcut geometriye bir loft iliştirilirken kullanılır). Bitişik yüzleri seçilen başlangıç veya bitiş profiline teğet yapar.
   Yüze Eğrilik	(Mevcut geometriye bir loft iliştirilirken kullanılır). Seçilen başlangıç veya bitiş profiline göze hoş gelen bir eğrisel sürekliliği olan loft uygular.

3. Başlangıç ve Bitiş Teğet Uzunluğu'nu ayarlayın. Grafik alanındaki tutamaçları kullanın ve sürükleyerek değeri değiştirin veya değerleri doğrudan PropertyManager'da girin. Teğet uzunluğu, loft üzerindeki etkinin miktarını denetler. Teğet uzunluğunun etkisi sonraki kesite kadar sınırlıdır.
4. Başlangıç veya bitiş profiline draft eklemek için Draft açısı'nı kullanın (Yön Vektörü veya Profile Dik seçili iken kullanılabilir).
   Ayrıca Draft açısını ayarlamak için bir tasarım tablosundan faydalanabilir veya FeatureManager tasarım ağacındaki loft unsurunu çift tıklayabilirsiniz. Grafik alanında değerleri çift tıklayın ve Değiştir iletişim kutusunda bunları değiştirin.

5. Başlangıç veya Bitiş sınırlaması ayarlarını tüm başlangıç veya bitiş profillerine uygulamak için, Başlangıç Sınırlandırması veya Bitiş Sınırlandırması altında Tümüne Uygula'yı seçin.

   Tümüne uygula seçildi Her profilde bulunan bir tutamaç tüm profil için sınırlandırmaları kontrol eder.	Tümüne uygula işareti kaldırıldı Her profilde bulunan birden çok tutamaç her profilin içindeki bireysel kesitlerdeki sınırlandırmaların ağırlığını kontrol eder.

6. Önizlemeyi inceleyin ve gerekirse teğetin yönünü ters çevirmek için Teğet Yönünü Ters Çevir'i tıklayın.

   Başlangıç sınırlandırması veya Bitiş sınırlandırması kullanılmadan loft önizlemesi	Hem Başlangıç sınırlandırması hem de Bitiş sınırlandırması için Yüze Teğetlik'i kullanarak loft

7. Diğer PropertyManager seçeneklerini ayarlayın.
8. öğesini tıklayın.
