Bir Parçanın Yüzünde Çizim Yapma

Bir parçada yeni unsurlar oluşturmak için, parçanın unsuru yerleştirmek istediğiniz yüzünde çizim yaparsınız.

Model yüzlerinde çizim yapmak için:

  1. Üzerinde çizim yapmak istediğiniz düzlemsel model yüzünü seçin.
  2. Çizim araç çubuğunda bir çizimi tıklayın Çizim'i Tool_Sketch.gif ya da Ekle > Çizim öğesini tıklayın.

    Aşağıdakiler gerçekleşir:

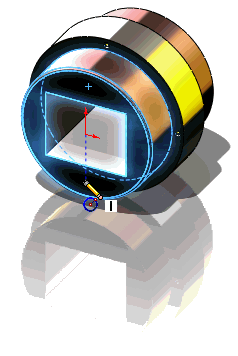

    • Uygun çizim aracı görüntülenir ve çizim siz aracı model yüzünde sürükledikçe görüntülenir.
      Seçtiğiniz yüzde bir ızgara görünür (Araçlar > Seçenekler > Belge Özellikleri > Izgara/Yakala bölümünde Izgarayı göster'i seçtiyseniz).
    • Çizim Düzenleniyor mesajı, SolidWorks penceresinin altındaki durum çubuğunda görünür.

  3. Farklı bir yüzde çizim yapmak için, geçerli çizimden çıkın, yeni yüzü seçin ve yeni bir çizim açın.

    Ayrıca herhangi bir düzlemsel yüzde veya düzlemde etkin bir çizim aracıyla çizimler açmak için RapidSketch'i kullanabilirsiniz.
