Sıfır Değerinde ve Negatif Değerde Ölçümlendirmeler Oluşturma

Çizim ölçümlendirmeleri için sıfır değeri ve negatif değerler belirtebilirsiniz. Bu işlem, bir objenin yönünü çevirmek istediğinizde yararlı bir işlemdir.

Ölçümlendirme PropertyManager veya Değiştir iletişim kutusunda, aşağıdakileri yaparak bir konum ölçümlendirmesinin yönünü ters çevrin:
  • Yönü Ters Çevir PM_reverse_direction.gif (PropertyManager) veya Ölçümlendirmenin yönünü ters çevir button_Reverse_Sense_Modify.gif düğmesini (Değiştir iletişim kutusu) tıklayın
  • Sıfırdan küçük bir sayı yazma

Bir çizimdeki konum ölçümlendirmesinin yönünü ters çevirmek için:

  1. Grafik alanında, bir konum ölçümlendirmesi seçin.
  2. PropertyManager'da, Birincil Değer altında, Yönü Ters Çevir PM_reverse_direction.gif düğmesini tıklayın.

    Referans noktasına göre nesnenin konumu, orijinal değerin tersine dönüşür. Bu çizimde, çizgi konumu sabittir ve değiştirilecek ölçümlendirme çizgiden dikdörtgenin üstüne kadardır:

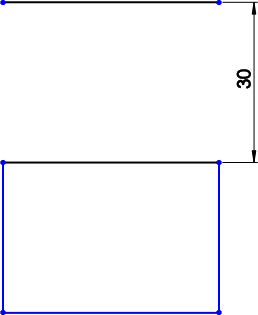

    Yönü Ters Çevir'i PM_reverse_direction.gif tıklarsanız dikdörtgendeki üst çizgi şimdi çizginin 30 birim üzerinde görünür:
