Via Özelliklerini Düzenleme ve Viaları Filtreleme

Bu bölümde bir via'nın konumunu ve çapını görüntüleyip düzenler, via'ları filtreler ve modeli SolidWorks'te oluşturursunuz.

  1. CircuitWorks ağacında, Via'lar'ı Vias 16x16.png genişletin ve seçin.

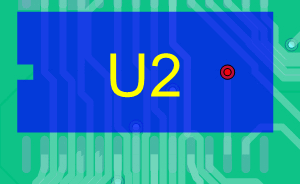

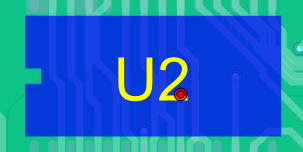

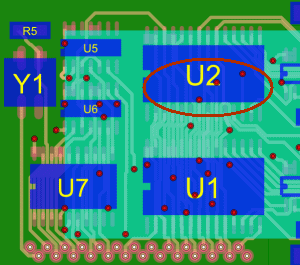

    Kartta 37 via vardır. Kartın U2 bileşenine doğru üç via vardır.


  2. Birinci STANDARDVIA_EXAMPLE Vias 16x16.png via'sını sağ tıklayın ve Özellikler'i tıklayın.

    Via Özellikleri bölmesi görüntülenir.


  3. Via Çapı için 1,0 girin ve PM_OK.gif öğesini tıklayın.
  4. Diğer iki STANDARDVIA_EXAMPLE Vias 16x16.png via için adım 2 ve 3'ü tekrarlayın.



  5. Araçlar sekmesinin Filtre komut menüsünde, Via'lar Vias_Filtered_16x16.png öğesini tıklayın.

    Via Filtreleri bölmesi görüntülenir.

  6. Bundan büyük: öğesini seçin ve 0,99 girin.

    Via çapı 1,0 mm olan üç via filtrelenerek dışarıda bırakılır. Filtrelenen via'lar CircuitWorks ağacında pasifleştirilmiş olarak görünür.
